はじめに
自動車部品の中でも、ヘッドライトは「自動車の顔」とも言える重要な存在です。このヘッドライトを生産する上で、最も重要なプロセスの一つが「金型研磨」です。 ヘッドライト用金型においては、単に表面がピカピカであるだけでは不十分です。光を透過・反射させる部品であるため、「光学的な歪みがないこと」という極めて高い精度が求められます。
本記事では、射出成型金型の製造工程を振り返りながら、最高品質の鏡面仕上げを実現するための研磨プロセスと、プロが選ぶ研磨材（耐水研磨紙・ダイヤモンドペースト）について解説します。

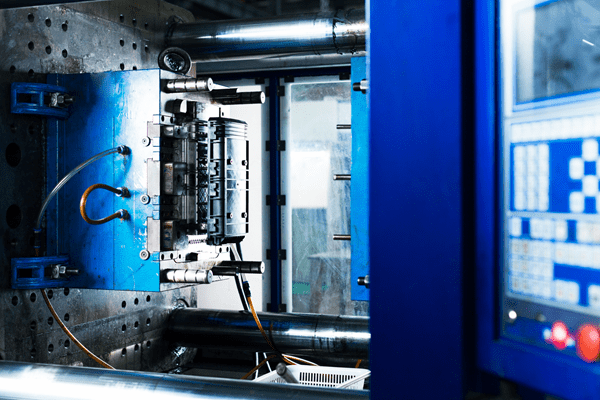

射出成型金型ができるまで：鏡面仕上げへの道のり
鏡面研磨に入る前段階として、ベースとなる金型の品質も重要です。一般的な製造フローを確認しましょう。
製造フロー
切り出し・荒加工（マシニングセンタ）
四角い鉄の塊から大まかな形状を削り出します。この段階では仕上げ代（しろ）を数mm残した状態です。
熱処理（焼き入れ・焼き戻し）
鋼材を高温にしてから急冷し、硬度を高めます。鏡面仕上げには金属自体の硬さが不可欠で、柔らかいままでは光沢が出ずに曇ってしまいます。
仕上げ加工（切削・放電）
熱処理で硬化した金属をミクロン単位の精度で最終形状へ加工します。特殊なエンドミルによる高速切削と、放電加工（EDM）・ワイヤーカットによる微細加工を組み合わせます。
職人の腕が光る！精密研磨（磨き）工程の鉄則
機械加工で残った微細な凹凸（ツールマークや放電梨地）を除去し、完全な鏡面に仕上げます。
研磨の鉄則
粗い番手から細かい番手へ、段階を踏んで傷を小さくしていくこと。工程を飛ばすと、深い傷が消えずに残ってしまいます。
「傷戻り」を防ぐ！現場の徹底管理ポイント
美しい鏡面を得るためには、道具の選定だけでなく環境管理も不可欠です。
管理の2大ポイント
徹底的な洗浄
番手を変えるごとに、前の工程の砥粒を完全に洗い流す必要があります。粗い砥粒が1粒でも残っていると、仕上げ段階で深い傷（傷戻り）が入り、すべてやり直しになります。
道具の使い分け
「9μm用の棒」と「3μm用の棒」は厳密に分け、混ざらないように管理します。
① 砥石研磨（下地作り）
ダイヤモンドペーストを使う前の、最も重要な工程です。機械加工の波打ち（うねり）を平らにすることが目的で、ここで平滑が出ていないと、いくら仕上げ磨きを行っても「歪んだ鏡面」にしかなりません。
② ペーパー研磨（傷を細かくする）
砥石による硬い研磨傷を、より細かく浅い傷に置き換えます。耐水ペーパーを木の棒などに巻き付けて使用します。
③ ダイヤモンドペースト研磨（光沢出し・最終仕上げ）
表面の微細な凹凸を極限までなくし「艶（つや）を出す」作業を行います。特にヘッドライト用金型（STAVAXなど）は非常に硬いため、ダイヤモンドペーストが最も効果を発揮します。
金型仕上げの課題を解決するマイポックス製品
「手研磨での深い傷を防ぎたい」「硬い金型材を効率よく鏡面にしたい」。こうした現場の課題に対し、多くの金型メーカー様で採用されている弊社製品をご紹介します。

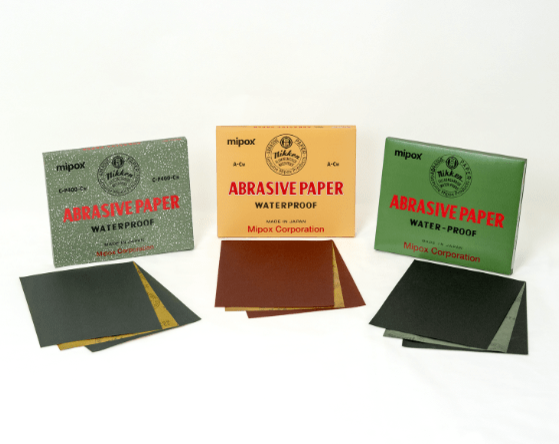

耐水研磨紙 WTCC
クラフト紙ベースに独自の耐水処理を施した研磨材です。スクラッチ等のペーパー研磨目が深く入りにくい処方を採用しており、職人技が求められる手研磨作業において次工程での傷消しが容易になります。耐水性がありますが、乾式でもご使用いただけます。

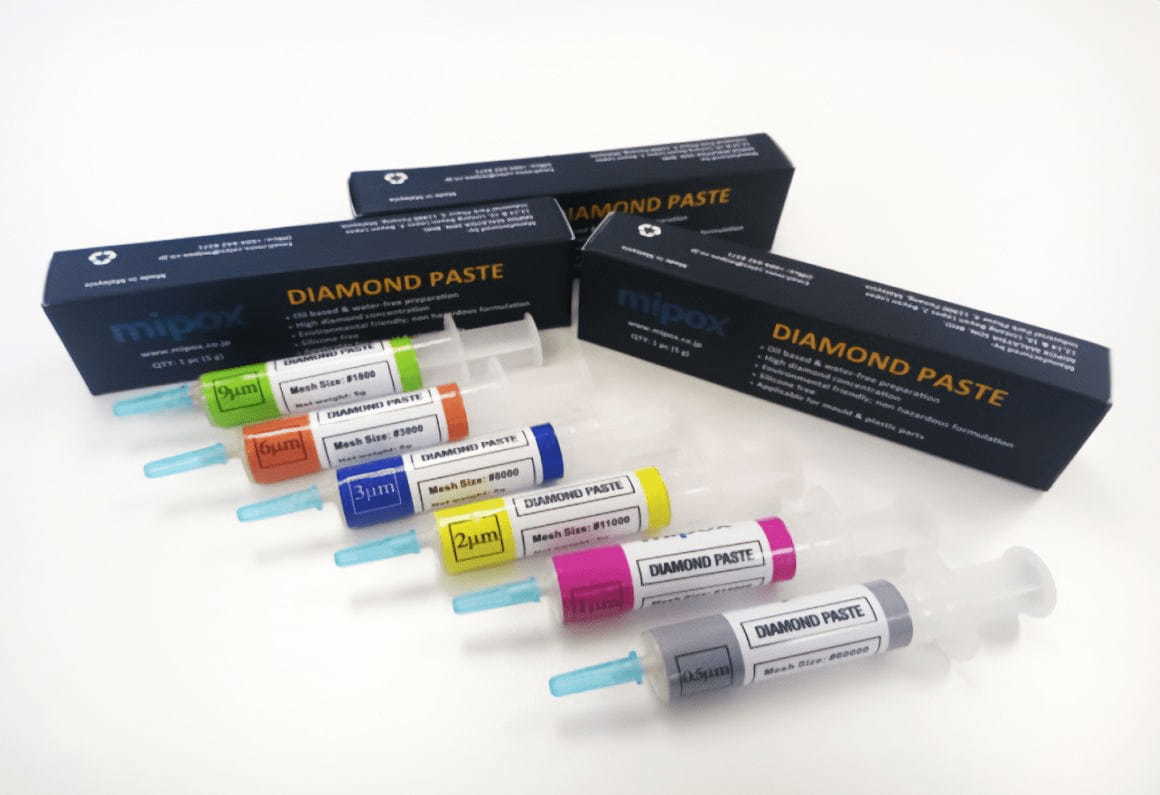

ダイヤモンドペースト
STAVAX等の高硬度な金型材を鏡面に仕上げるための専用設計です。標準タイプに比べてダイヤモンド砥粒を多く配合し、粘性を高めることで切削力と作業性を大幅に向上。硬い材質でも効率的に光沢を出すことができます。
おわりに
金型の精度要求は日に日に高まっており、仕上げ工程の効率化と品質安定は多くの現場にとっての課題です。マイポックスでは、各種金型仕上げ工程の課題解決に向けた最適な研磨材をご提案いたします。
「現在の研磨紙では傷が深い」「磨きに時間がかかる」といったお悩みがございましたら、ぜひお気軽にお問い合わせください。
