研磨材の砥粒選びで失敗しない｜アランダム・ジルコニア・セラミックの違いを徹底解説

砥粒選定のご相談で最も多いのが「アランダムとジルコニア、セラミックは何が違うのか」というご質問です。この選定ミスが、研磨時間の増加やベルト寿命の低下、焼け、コスト悪化の原因になっているケースは少なくありません。本記事では研磨材の3大砥粒「アランダム」「ジルコニア」「セラミック」について、構造・切れ方・向き不向き・現場での使い分けまで解説します。

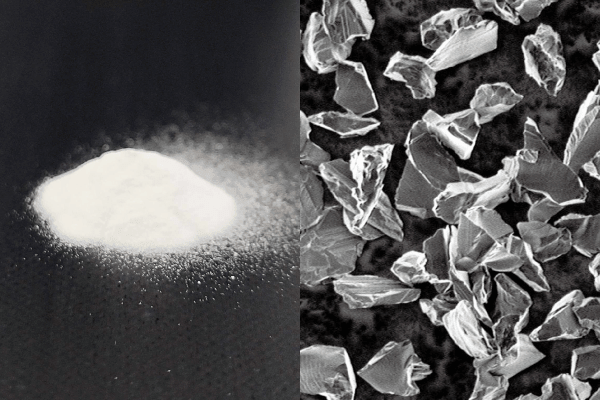

① アランダム（酸化アルミナ）｜最もベーシックな万能砥粒

アランダムは主成分がAl₂O₃（酸化アルミニウム）で、結晶構造が大きく割れにくいのが特徴です。硬さは5段階評価で4、靭性は2程度。初期の切れ味は良いものの、自己破砕性（使用中に砥粒が割れて新しい刃先を作る性質）が弱く、摩耗が進むと急激に切れなくなります。その分価格が安く、安定供給も見込めます。

向いているのは一般鋼、SS材・SPCC、塗装前の足付け、バリ取り・軽研磨などです。SUSの重研削や焼入れ鋼、除去量の多い工程には不向きです。「まずはアランダム」は多くの場合正解ですが、削れない工程で使い続けるとコスト面で損をします。

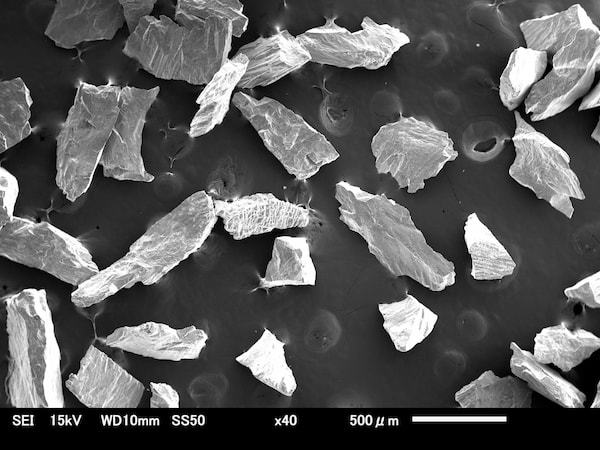

② ジルコニア（ZrO₂系）｜重研削向けの"粘り強い砥粒"

次にジルコニアです。主成分はAl₂O₃＋ZrO₂で、粗大結晶に高い靭性を組み合わせた構造を持ちます。硬さは4、靭性は4と、アランダムより粘り強い性質を持っています。

最大の特徴は、砥粒が割れながら新しい刃を作り出す「準自己破砕」の性質です。高い押し付け圧をかけたときに真価を発揮し、アランダムの2〜3倍の寿命を持つとされています。

向いている用途は、溶接ビード除去、黒皮鋼の重研削、厚板の面出し、プレスバリなどです。一方、低圧での仕上げ研磨や、軽研磨用途にはオーバースペックとなり向いていません。現場では「アランダムからジルコニアに変えただけで交換回数が半分になった」という事例も多く報告されています。

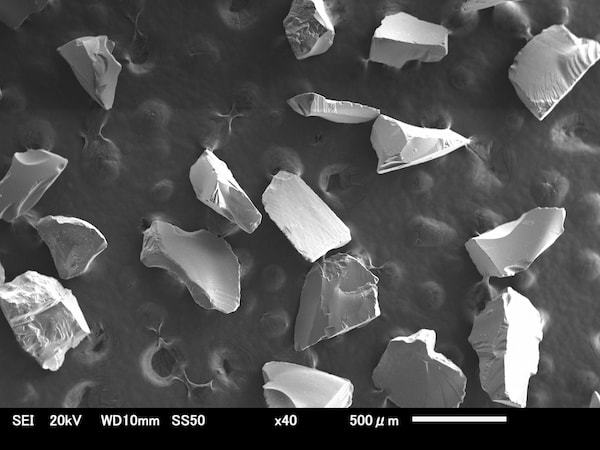

③ セラミック砥粒｜最高クラスの切れ味と寿命

最後にセラミック砥粒です。微細結晶が集合した多結晶構造を持ち、ナノレベルで自己破砕を繰り返します。硬さ・靭性ともに5と、3種類の中で最も高い性能を持ちます。

常に鋭い刃先を維持できるため、発熱が少なく、焼けやビビりが出にくいという特徴があります。単価は高いものの、トータルコストでは最も安くなるケースが多く見られます。

向いている用途は、SUSの重研削、高硬度鋼、航空機・自動車部品、ロボット研磨などです。一方、低速・低圧の簡易研磨や、初期コストを最重視する現場には向いていません。現場では「単価は高いが、1本で3倍削れる」という声もあり、結果的に最安となるケースが多いようです。

砥粒4種の性能比較【現場用早見表】

「削れない」「焼ける」「減りが早い」…それ、砥粒選定ミスです

営業として経験する改善事例には、次のようなパターンがあります。

まとめ｜「砥粒を変える＝設備投資以上の効果」

研磨現場では、機械や条件をほぼそのままに、砥粒だけを最適化するだけで、加工時間、ベルト寿命、不良率、作業者の負担が一気に改善するケースが非常に多くあります。研磨材は単なる消耗品ではなく、最もコスパの高い生産技術投資といえるものです。

もし現在、削れが遅い、ベルトがすぐ減る、焼けが出る、ロボット研磨が安定しないといったお悩みがあれば、被削材・硬度・加工圧・速度・乾湿条件だけでも分かれば、最適な砥粒構成はほぼ特定できます。

記事No,482
