研磨フィルムの性能を最大限に引き出すには、「巻き芯(コア)」の選定が非常に重要です。

コアの種類や仕様は、使用する研磨装置や作業環境によって適切に選ばなければ、作業効率の低下やトラブルの原因にもなります。 この記事では、研磨フィルム用の巻き芯の種類(プラスチックコア・紙コア)や特徴、選定のポイントについて、実際の使用事例を交えてわかりやすく解説します。

巻き芯(コア)の基本と役割

巻き芯(コア)は、研磨フィルムをロール状に保持するための中芯部分です。主に以下の要素で構成されます。

  1. 内径サイズ:1インチ、3インチなど
  2. 巻き方向:内巻き(I巻き)、外巻き(O巻き)
  3. 素材:プラスチックコア、紙コア
  4. 溝仕様:KEYWAYの有無 特に研磨装置との互換性やクリーンルーム環境の要件を満たすかどうかが、選定のカギになります。

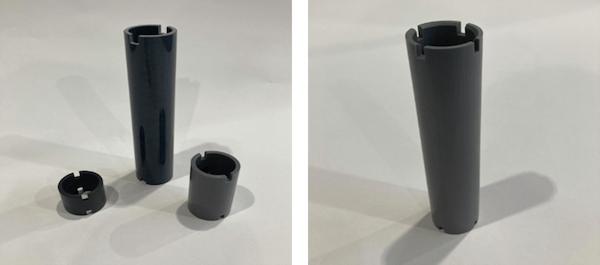

(画像=左 2KEY 右 4KEY)

プラスチックコアの特徴と用途

主な用途
クリーンルーム環境や粉塵を嫌う現場 空回り防止のためのキー溝付き仕様 KEYWAYの種類

  • 4KEYWAY:3インチ内径、4方向溝付きで素早くセッティング可能
  • 2KEY/4KEY:1インチ内径、両端切りかけ付き(フィルム幅17mm以上推奨) Mipoxでは、3mm幅のプラスチックコアに最大330mまで巻き取り可能です。材質は、塩ビ樹脂・ABS樹脂

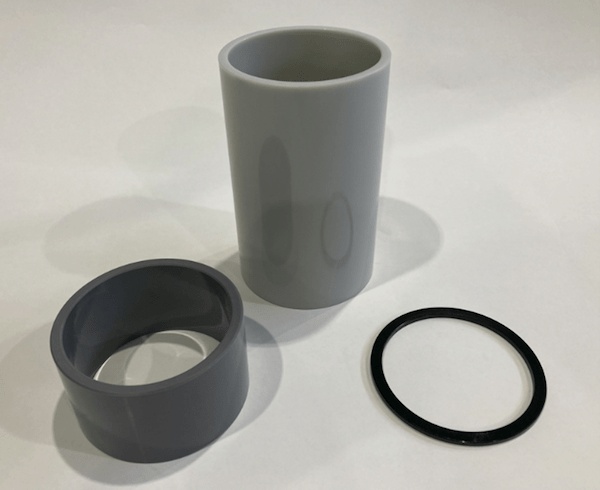

(画像=プラスチックコア)

紙コアの特徴と用途

主な用途
一般環境(クリーンルーム外)の研磨工程 自動車部品(クランクシャフト・カム・ギヤシャフトなど)

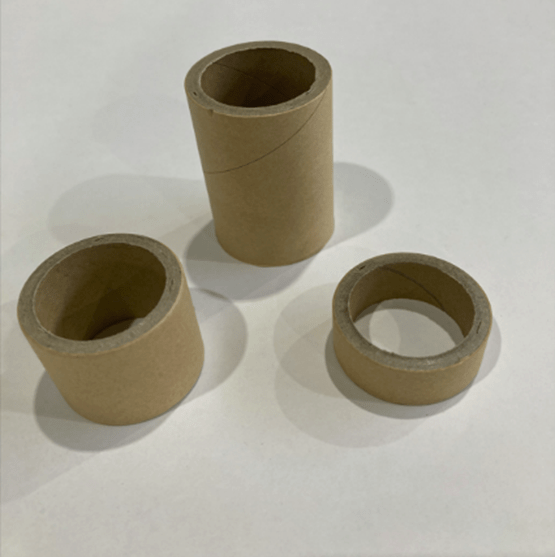

(画像=紙コア)

型番例と意味

  • 1-OK :1 ⇒インチ内径 O ⇒ 砥粒面外巻き K ⇒ 紙コア
  • 3-IP : 3インチ内径 I ⇒ 砥粒面内巻き P ⇒ プラコア
  • 3-OM : 3インチ内径 O ⇒ 砥粒面外巻き M ⇒ 溝付きコア
  • (例)3-OM-4KEYWAY ⇒ 3インチ・外巻き・4方向キー溝付きプラコア
  • M の後に4KEYWAYや2KEY など溝の情報を記載することで選定可能となります。

よくあるトラブルとコア選定の重要性

「たかがコア」と侮るなかれ。適切でないコアを使用すると… 巻きずれによるフィルムの偏り 研磨装置への装着不良 異物混入(特に紙粉)による品質問題 特にフィルムをカットして使用する場合は、3インチ内径のコアを選定することでカール現象を軽減できます。

まとめ:最適なコア選定が製品品質と作業効率を左右する

研磨フィルムの性能を最大限に引き出すには、使用環境・研磨機仕様・目的に応じた最適な巻き芯を選ぶことが不可欠です。 当社では、豊富な種類のプラスチックコア・紙コアをご用意しております。用途や仕様に応じた最適なコアをご提案しますので、お気軽にお問い合わせください。
