生成AIを支えるデータセンターや5G通信網の発展にともない、「光電融合技術」への期待が高まっています。NTTが提唱するIOWN構想など、日本企業が発信源となった技術が、世界の最先端の半導体メーカーやソフトウェア企業から注目を集め、次世代技術として開発が進んでいます。

その基礎となるのが光ファイバーです。マイポックスの研磨技術も、次世代の光通信を支える技術のひとつとして開発の一端を担っています。

光が流れるデータセンター
光が流れるデータセンター
この記事でわかること
光電融合技術が注目される理由
NTTのIOWN構想と、CPO(Co-Packaged Optics)の仕組み・効果
光ファイバーの需要増と、端面研磨の重要性

目次

  1. 光電融合技術が注目される理由
  2. IOWN(アイオン)とは
  3. CPO(Co-Packaged Optics)とは
  4. 光ファイバーの需要増とマイポックスの研磨技術
  5. まとめ

光電融合技術が注目される理由

世界各地で生成AI向けのデータセンターの建設が進んでいますが、データセンターに必要な電力は膨大になっています。GPUなどのチップを載せたボードは性能向上のために大型化が進み、計算だけでなく冷却にも多くの電力が使われています。

そこで課題になっているのが、データを運ぶ電気配線そのものの消費電力です。この配線を電気から光に置き換える技術が「光電融合」で、大きな注目を集めています。

課題データセンターの消費電力が膨大に。計算・冷却に加え、電気配線でのデータ転送にも大きな電力が必要
→
光電融合データ転送の回路を電気から光へ
省電力高速・大容量低遅延距離を問わない設計

光で転送すれば距離を問わない設計ができるため、必要な計算能力だけを効率よく使えるようになります。技術はすでに実用化を目指す段階にあり、ボードの内部部品として光端子が接続される時代がすぐそこまで来ています。

チップ横に光モジュールを配置した概念図
チップ横に光モジュールを配置した概念図

IOWN(アイオン)とは

正式名称Innovative Optical and Wireless Network
提唱NTT
目指すもの低遅延低消費電力大容量高品質

IOWNは、NTTが提唱する次世代のネットワーク構想です。通信事業者の通信網はすでに光ネットワークとして確立していますが、IOWNは装置の内部まですべて光でやり取りすることを目指す、野心的な構想です。

5Gネットワークに加え、量子コンピューターやデータセンターなど、光技術の活用範囲をさらに広げる開発が進められています。研究開発の側面が強い技術ですが、最先端のAIデータセンターに必要な実用的な技術として近年注目が高まり、国内だけでなく世界的な企業の参加も増えています。

CPO(Co-Packaged Optics)とは

光電融合をデータセンターで実用化する技術として注目されているのが、CPO(Co-Packaged Optics)です。光部品と半導体チップを同じパッケージにまとめることで、データセンター内の近距離の電気配線を補完する技術です。

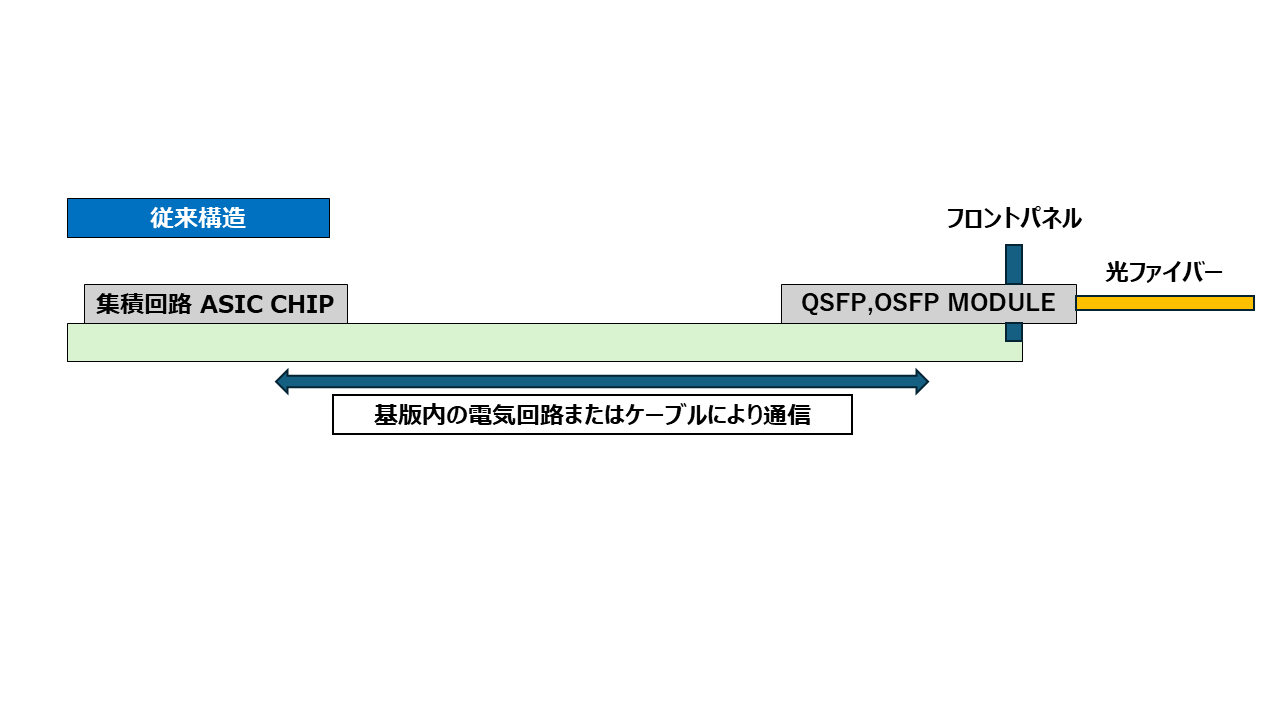

従来のデータセンターの構造

従来のデータセンターの構造
従来の構造:光モジュールはボードの外

従来のデータセンターでは、ボードの外に、光の受信と変換を行う装置が一体になったモジュールを取り付け、光ファイバーをつないで外部とデータをやり取りしています。そのため、チップからモジュールまでの電気配線で遅延が生じ、大容量のデータ転送に大きな電力がかかるという課題がありました。

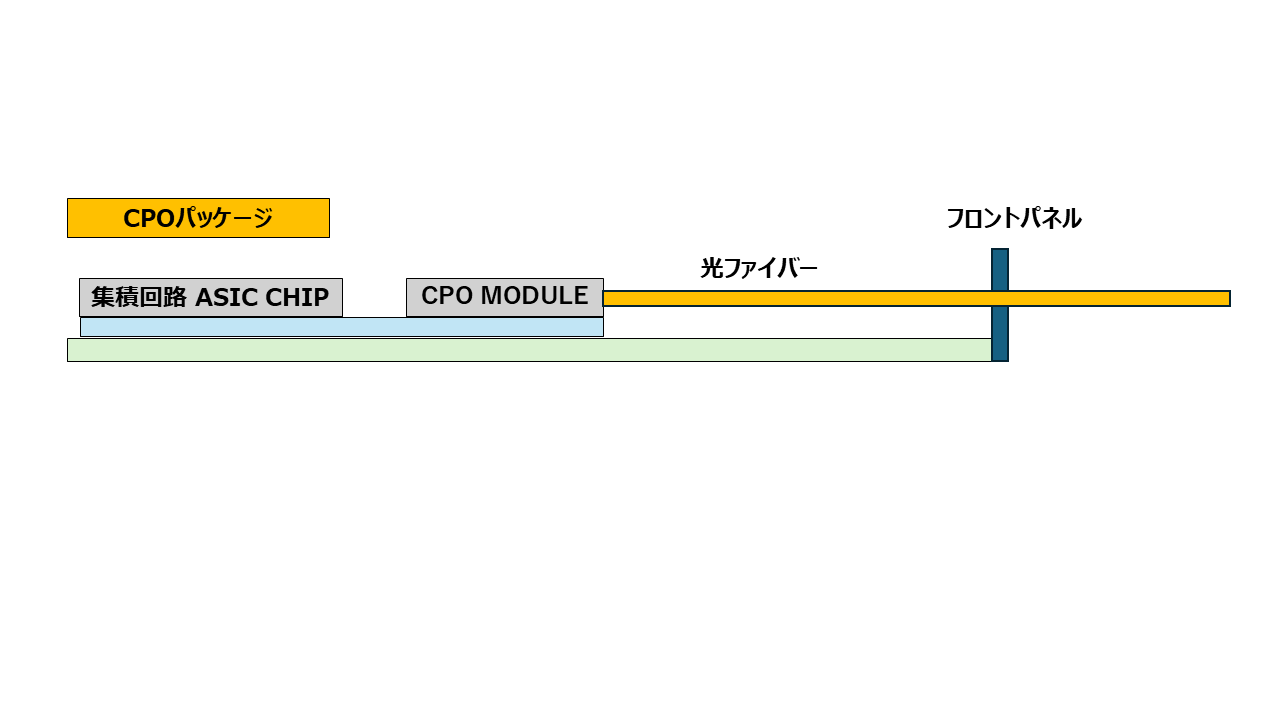

CPOの構造

CPOの構造
CPOの構造:光をチップのすぐそばまで

CPOでは、ボードの内部まで光ファイバーを引き込み、チップのすぐ近くでデータをやり取りします。電気信号を光に変えることで、帯域幅が大幅に広がり遅延も小さくなります。GPUなどがデータを待つ時間(アイドル時間)も減るため、特にAIの処理で大きな改善が見込まれています。

CPOで期待される効果
5倍以上消費電力の削減(ミッドレンジの電気配線と比較)
最大5倍LLMの学習速度(従来の電気配線と比較)
3か月→3週間標準的なLLMの学習時間
1m→数百mデータセンター内の配線の長さ
出典:IBM(2024年12月発表)の研究成果に基づく試算

光ファイバーの需要増とマイポックスの研磨技術

AIによる電力消費の増大と、大容量のデータのやり取りが求められるなか、光ファイバーは電気のデータ伝送ケーブルを置き換えようとしています。帯域が広く、低遅延で距離を選ばない光によるデータ転送の実現は、すぐそこまで来ています。

光ファイバー同士をつなぐコネクタの端面に傷や汚れがあると、信号の損失や反射が起き、通信エラーの原因になります。マイポックスの製品は光ファイバーの端面の仕上げ研磨に使われており、データ通信のエラーを防ぐ高精度な研磨を支えています。次世代の光通信に合わせて、マイポックスも製品の技術開発を進めています。

光ファイバーの端面研磨に関する展示
光ファイバーの端面研磨に関する展示(研磨フィルム・光コネクタなど)
光ファイバー向け研磨フィルム製品の詳細を見る →
光ファイバー向け植毛フィルム製品の詳細を見る →

まとめ

光電融合は、データのやり取りを電気から光に置き換えることで、生成AI時代のデータセンターが抱える消費電力や遅延の課題を解決する技術です。NTTのIOWN構想や、チップのすぐそばで光と電気を変換するCPO技術によって、その実用化が進んでいます。

光によるデータ転送が広がるほど、光ファイバーの接続部分の品質がこれまで以上に重要になります。光ファイバーの端面研磨でお困りの際は、ぜひマイポックスにご相談ください。
