CMPコンディショナーとは何か――パッドを整え続けるダイヤモンド円盤の役割と「脱粒ゼロ」の宿命

前回は研磨パッドの寡占市場と「知能を持つパッド」への期待について書きました。今回はパッドが性能を発揮し続けるために不可欠なもう一つの部品、CMPコンディショナーを取り上げます。

CMPコンディショナーとは何か

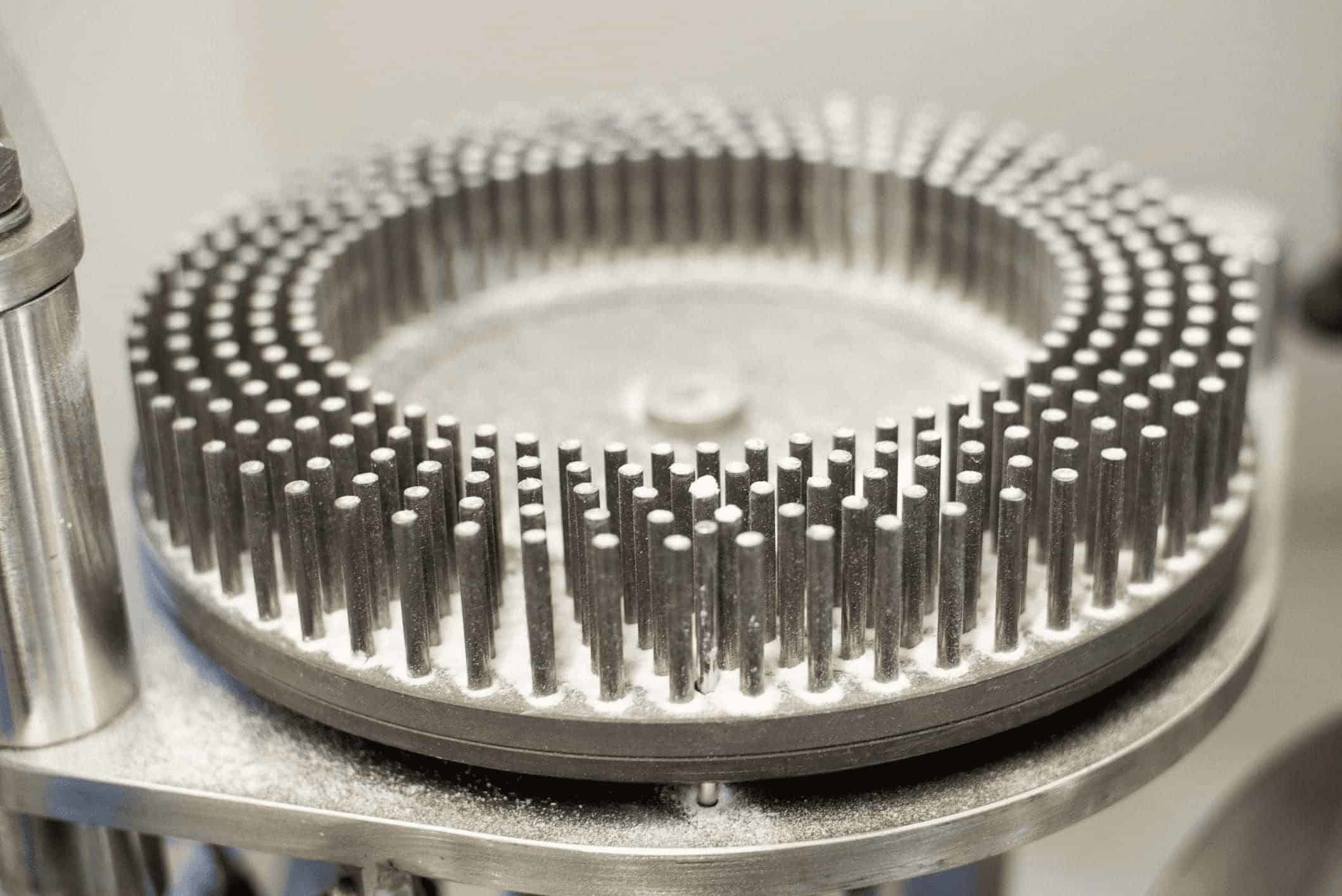

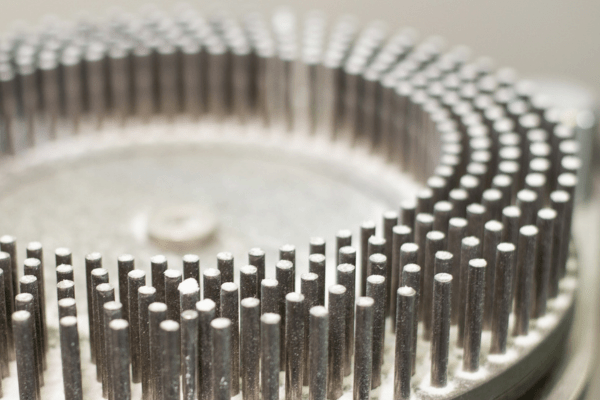

コンディショナーは、ステンレスやセラミックの基板表面にダイヤモンド砥粒を電着またはろう付けで固定した、直径100mm前後の円盤です。装置内でパッド上を揺動しながら、パッド表面を整え続けます。

コンディショナーの役割

ポリウレタン製の研磨パッドは使い続けると、繊維がつぶれ・ポアが詰まり・表面が「ガラス化」して切れ味を失います。コンディショナーはこれを目立て直し、以下を維持します。

MRR（材料除去速度）

安定した研磨レートを維持

面内均一性

ウェハ全面を均一に研磨

ポア再開放

詰まったパッド表面を掻き起こす

パッドが消耗品なら、コンディショナーは「消耗品を整えるための消耗品」と言えます。

「絶対に脱粒してはいけない」という宿命

コンディショナーの働きは、ダイヤ砥粒でパッドを引っ掻くことです。しかし、そのダイヤが基板から外れて――脱粒して――パッドに残れば、次の瞬間にはウェハ表面を引きずられ、深いスクラッチを刻みます。

脱粒1粒が引き起こすリスク

半導体ウェハの1本のスクラッチは配線層の歩留まりを破壊し、最悪ロットごとアウトになります。たった1粒の脱粒が数千万円規模の損害を生む世界です。

そのためコンディショナーには、ほかの工具では考えられない高い信頼性が求められます。「砥石屋なら誰でも作れる」商品にならない最大の理由は性能ではなく、この巨大なリスクを引き受けられるかどうかにあります。

天然ダイヤが選ばれる理由――純度と単結晶の強み

脱粒抑制の鍵は、ボンド設計と砥粒選定の二方向です。ダイヤモンドには大きく6系統があります。

ダイヤモンド砥粒の6系統

1 天然単結晶
2 HPHT合成単結晶
3 CVD単結晶
4 HPHT焼結PCD（工具用、コバルトバインダー）
5 CVD多結晶ダイヤ膜
6 爆轟法ナノアグリゲートPCD

コンディショナーの単粒ろう付け系で実際に選ばれているのは①〜③の単結晶系です。なかでも高品質な天然ダイヤ、特にType IIa（窒素含有量5ppm以下）は、内包物や非ダイヤ相がほぼなく、結晶として極めて完全に近い状態です。

天然Type IIaダイヤが選ばれる理由

HPHT合成では触媒金属（Ni・Fe・Mn）の取り込みが残り、CVD合成では非ダイヤ炭素相（sp²）の局所混在が避けがたいため、いずれも応力下で破壊起源（fracture initiation site）になりやすく、粒の根元欠けやチッピングを誘発します。「内部に弱点を抱えていないダイヤ」こそが脱粒抑制の本質的条件です。

「PCDの方が靭性で勝る」は本当か

学術文献では「多結晶ダイヤは粒界による亀裂偏向と橋絡で破壊靭性に優れ、単結晶の劈開性壊滅破壊を起こしにくい」という記述が見られます。これを読むと「PCDの方が脱粒に強いのでは」と思いがちですが、ここには二つの落とし穴があります。

落とし穴①

「PCD」の指すものが違う

靭性研究が指す「PCD」はほぼ④HPHT焼結PCDか⑤CVD多結晶ダイヤ膜、⑥爆轟法PCDは結晶子サイズ数nmのナノアグリゲートで、単粒荷重を支える用途には全く向きません。

落とし穴②

表面と「バルク」は別問題

CMPで問題になるのはバルクの破壊靭性ではなく、最表層に露出した砥粒の挙動。PCDはバルクとして靭性が高くても、粒界がそのまま「弱面」として露出します。長時間運転でコバルトバインダーが溶出すれば粒抜けが進み、スクラッチ源になります。

「単結晶 vs 多結晶」ではなく、「砥粒として使うか、リテンション補強として使うか」という役割設計の問題として捉え直すことが重要です。CVD多結晶膜を電着系の上にオーバーコートし、砥粒の「抜け道」を物理的に塞ぐ設計（CVD PCDコート）は、多結晶の使い方として理にかなっています。

業界構造――デュポン×KINIKと韓国Saesol

主要プレイヤー

パッド（世界標準）

デュポン系列（旧Dow、現Entegris／日本：NITTA DuPont）

コンディショナー（台湾）

KINIK（DiaGridシリーズ）NITTA DuPontが国内総販売代理店

コンディショナー（韓国）

Saesol Diamond　韓国メモリ陣営（Samsung・SK hynix）中心に世界最大級の実績

日本

旭ダイヤモンド工業が有力プレイヤー

実態としては、複数のサプライヤーがパッド種・被研磨材・装置プラットフォームごとに住み分けています。

「脱粒ゼロ保証」はサプライヤー単独では背負えない

後発の砥石メーカーが挑むなら、脱粒ゼロを裏付けるデータの厚みが差別化の出発点になります。

脱粒ゼロを支えるデータの積み上げ

1 加速ランニング試験後のSEM観察による砥粒欠落数・根元損傷の数値化
2 ダミーウェハをKLA等の欠陥検査装置で全数スクラッチ計数
3 スラリー排液をパーティクルカウンタ・ICP-MSでダイヤ粒子・Ni・Co流出量をモニタ
4 砥粒根元の応力分布をFEMで可視化し、安全率を設計値として提示

リスクの桁が違う

コンディショナー1枚の単価：数万〜十数万円
脱粒1粒でウェハ破壊の場合の損害：1枚あたり数百万円、ロット規模で数千万〜数億円
年商数億円規模の砥石メーカーが、1度の事故で存続を失いかねない構造です。

実効的な「脱粒ゼロ保証」を成立させるには、生産物賠償責任（PL）保険・リコール保険・歩留損失向けコンティンジェンシー保険の付保と、責任上限・免責規定・第三者試験の取扱いを客先と事前に擦り合わせた契約設計が不可欠です。既存サプライヤーは技術と並行してこの「リスクを抱え続ける仕組み」を長い時間をかけて構築してきました。これは見えない参入障壁です。
