安定した電力供給が実現している日本では、電気のある生活が当たり前になっています。しかし世界を見渡してみると、日本のようにいつでも自由に電気が使える国や地域は、実はそれほど多くありません。発電設備の乏しい国では停電が頻繁に起き、満足に電気が使えない状況があるのも事実です。

そのなかで、安定した電気をつくるための重要部品がタービンブレードです。そして、タービンブレードの性能を大きく左右するのが、製造の最終工程で行う研磨です。本記事では、タービンブレードの研磨工程と、その製造に最適なマイポックスの研磨材をご紹介します。

目次

  1. タービンブレードとは
  2. タービンブレードの研磨
  3. タービンブレード研磨の課題とマイポックスの提案

タービンブレードとは

近年は太陽光発電や風力発電など、再生可能エネルギーの利用が拡大しており、水力を含めると発電電力量の約2割を占めるまでになっています。それでも、いまだ約7割を占める火力発電が主力です。

出典:資源エネルギー庁「総合エネルギー統計」(2022年度)

火力発電や原子力発電では、タービンを高速回転させることで発電機を回し、電気を生み出しています。タービンは、回転させる力の源によって、主に次の2種類に分けられます。

蒸気タービン 石炭・石油・LNGなどの化石燃料をボイラーで、核燃料を原子炉で燃やして生成された水蒸気を利用する
ガスタービン 水蒸気の代わりに、高温高圧の燃焼ガスを利用する

こうした発電システムで大きな役割を果たしているのが、タービンブレードです。タービンに組み込まれている1枚1枚の羽根をタービンブレードと呼び、羽根が水蒸気や燃焼ガスのエネルギーを受けることでタービンを回転させます。つまりタービンブレードは、エネルギーを効率よく回転運動に変えるための重要な部品です。

ブレードは、次の2種類に分類され、用途や機能に合わせてさまざまな形状と関連部品が製作されています。

動翼 ローター(翼車)に組み込まれて回転する
静翼 ケーシング(車室)に組み込まれる

材料には耐食・耐熱・耐摩耗合金が使われており、極めて高い強度と精度を実現しています。また、エネルギーを効率よく受けられるよう、3次元曲面の複雑な形状をしています。

発電を支えるタービン:水蒸気や燃焼ガスのエネルギーで高速回転し、発電機を回して電気を生み出す
発電を支えるタービン
水蒸気や燃焼ガスのエネルギーで高速回転し、発電機を回して電気を生み出す

タービンブレードの研磨

タービンブレードを研磨する目的

タービンブレードは、サイズや材料の種類に応じて効率のよい成形方法(鍛造・鋳造・切削機械加工)で3次元曲面の複雑な形状に成形し、研磨によって表面仕上げと規定寸法出しを行い、最終仕上げとします。タービンブレードの研磨では、サイズごとに設定された製品精度に仕上げる必要があります。

研磨の精度が規定値から外れると… 組み合わせたときにズレが積み重なる → エネルギーを効率よく受けられず、バランス不良に → 発電に支障が出る場合がある

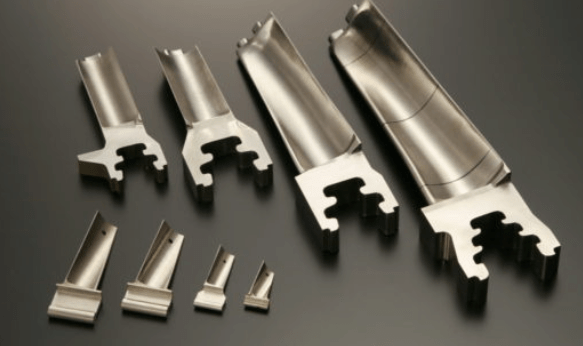

タービンブレード(動翼)の精密研磨:複雑な3次元曲面を持つ羽根が高速回転を支える。複雑な3次元曲面をミリ単位で研磨し、回転効率と耐久性を高める
タービンブレード(動翼)の精密研磨
複雑な3次元曲面を持つ羽根が高速回転を支える。複雑な3次元曲面をミリ単位で研磨し、回転効率と耐久性を高める

タービンブレードの研磨工程例

1
寸法の確認 機械加工後のワークを計測し、寸法のバラツキを確認
2
逆R形状部分の研磨 機械加工目(エンドミル刃先跡)の除去(赤色部分)
使用研磨材 レジンクロスベルト #100〜240 25×33350、50×3350 他
3
部品両端の複雑形状部分の研磨 機械加工目の除去(緑色部分)
使用研磨材 ユニベックスホイール 他
4
全体の仕上げ研磨
使用研磨材 不織布ベルト、ユニベックスホイール 他

レジンクロスベルトでの研磨

マイポックスの研磨ベルト「レジンクロスベルト」は品種が豊富で、一般金属から特殊鋼まであらゆる研磨に適用できます。複雑な形状のタービンブレードの研磨に対応できるよう、各企業さまのご要望サイズでの製作も可能です。また、R形状部分に沿う適度な柔軟性と研磨力を備えており、研磨力重視から仕上げ研磨まで、すべての研磨工程に最適な製品を選択できます。

ユニベックスホイールでの研磨

ユニベックスホイールは、安定した研磨能力を得るためにディップ方式を採用し、特殊化学繊維の不織布に砥粒を特殊な接着剤で均一に中まで含ませています。繊維と砥粒が同時に消耗するため、常に安定した研磨力と均一な仕上げ面が得られます。ワークへのなじみと焼け防止を重視しており、ハンドツールや研磨機にセットした研磨など、多様なご要望に対応できます。

タービンブレード研磨の課題とマイポックスの提案

タービンブレードは、高温・高圧の水蒸気や燃焼ガスを受けながら、音速に近いスピードで回転し続けるため、極めて高い強度と精度が求められます。

タービンブレード研磨の現状 ・材料や加工技術の進化で、より耐熱性が高く硬い「難削材」が使われるようになり、形状も複雑化している ・3次元形状が複雑なため研磨の完全自動化は難しく、大半が手作業での研磨になっている ・ワークの固定やスリングでの吊り下げ、市販の研磨材や補助具の加工など、各企業さまが独自に工夫して対応している

完全自動化は難しくても、研磨材や研磨治具、機械部品の改良などで半自動化を進め、少しでも研磨を省力化できるよう、マイポックスでは研磨材だけでなく、研磨ベルトに使用するコンタクトホイールもあわせてご提案しています。

コンタクトホイールのご提案
材質 ゴム、ウレタン、スポンジなど
サイズ 小径タイプから大型まで
溝の形状 作業状況に応じた加工のご提案も可能

マイポックスは、いかに研磨を省力化できるかを常に考え、各企業さまと一緒に、研磨材と機械部品を一体でご提案してまいります。タービンブレードをはじめとした難削材・複雑形状の研磨でお困りの際は、お気軽にご相談ください。
