新しい材料の開発や、電子部品の不良解析では、製品を切断して断面を観察する場面が多くあります。そのとき欠かせないのが、断面を鏡のように仕上げる「試料片研磨」です。

本記事では、試料片研磨の目的と主な用途、研磨前の準備、工程ごとの研磨材の選び方までをご紹介します。

この記事でわかること
試料片研磨の目的と、電子部品での主な用途
切断から観察までの5つの手順と注意点
粗研磨・仕上げ研磨それぞれに適した研磨材

目次

  1. 試料片研磨とは
  2. 試料片研磨の重要性
  3. 試料片研磨が使われる場面
  4. 試料片研磨の手順と研磨材の選び方
  5. まとめ

試料片研磨とは

試料片研磨とは、新材料の分析や製品の故障分析のために、材料の組織や断面を鏡面に仕上げる加工です。鏡面にした断面を金属顕微鏡や電子顕微鏡(SEM、TEMなど)で観察すると組織が浮かび上がり、どのような物質がどのような組織を形成しているかを、目で見て確認できるようになります。

断面に研磨傷や、加工の熱・圧力で変質した層が残っていると、本来の組織と見分けがつかず、正しい分析ができません。そのため、傷や変質層をできるだけ残さずに仕上げることが重要です。

試料片研磨の重要性

分析精度の向上きれいに研磨された試料は、顕微鏡やその他の分析機器で観察しやすくなり、分析結果の精度が高まります。
材料特性の理解表面の状態は材料の機械的・化学的特性に影響するため、研磨は材料研究に欠かせないステップです。

試料片研磨が使われる場面

特に半導体や電子部品の分野では、精密な断面研磨と観察が広く行われています。代表的な用途は次のとおりです。

はんだ接合部の不良解析BGAやCSPを搭載したプリント基板
VIA断面・めっきの確認多層配線板のVIA断面構造、Cuめっきの付きまわり
車載ECUの接合状態基板と部品の間の接合状態の観察
車載ディスクリートデバイスパワー半導体などの断面研磨
液晶パネルの断面構造スマートフォン・タブレット端末など
レーザダイオード素子の断面観察

試料片研磨の手順と研磨材の選び方

試料片研磨は、大きく次の5つの手順で進めます。研磨の工程では、目の粗い研磨材から細かい研磨材へと段階的に替えながら、断面を鏡面に近づけていきます。

1切断
2樹脂埋込
3粗・中間研磨
4仕上げ研磨
5観察

手順1:切断

観察したい位置の近くで試料を切り出します。このとき、ひずみや割れ・欠けが発生しないよう平坦に切り出すことが大切です。また、切断時のキズや熱の発生にも注意が必要です。一般的には、精密切断機を使い、冷却液をかけながら切断します。

手順2:樹脂埋込

切断後、そのまま研磨に進む場合もありますが、多くの試料はエポキシ樹脂やアクリル樹脂に埋め込みます。埋め込むことで試料のエッジにかかる負荷を減らし、端部が丸く削れてしまう「ダレ」を防げます。小さな部品や薄い試料も、樹脂で固定することで研磨しやすくなります。

手順3:粗研磨・中間研磨

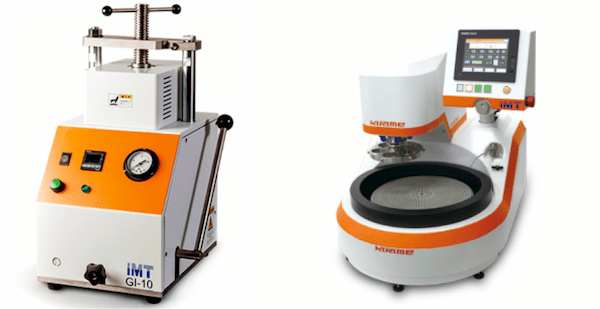

研磨は一般的に、回転する定盤に円形の耐水研磨紙を貼り、試料を一定の圧力で押し当てて行います。研磨機による自動研磨と手動研磨があり、一定の条件で研磨することで均一な表面が得られます。

この工程では、ダイヤモンドや炭化ケイ素などの炭化物系砥粒を使います。鋭い切れ刃を持っているため除去力が高く、固定研磨材として安定した仕上げ面を維持できます。

手順3の研磨材
粒度の目安P80〜P2000
砥粒ダイヤモンド・炭化ケイ素などの炭化物系
研磨材固定砥粒(耐水研磨紙・電着ダイヤ)
耐水研磨紙シート
耐水研磨紙シート

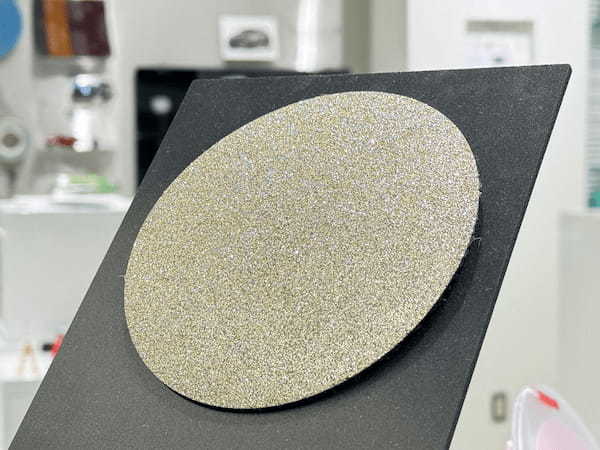

KULTRA:電着ダイヤ
KULTRA:電着ダイヤ
試料片研磨の様子
試料片研磨の様子

番手を替えるたびに試料の向きを90度変えると、前の工程の傷が消えたかどうかを確認しやすくなります。

POINT番手は飛ばさず、段階的に
前の工程でついた傷を次の工程で完全に消してから、さらに細かい研磨材に進むのが基本です。途中の番手を飛ばすと深い傷が残り、仕上げ研磨でも消しきれなくなります。

手順4:仕上げ研磨

仕上げ研磨では、アルミナやコロイダルシリカなどの酸化物系砥粒を使います。丸みを帯びた形状で除去力は穏やかですが、傷の少ない面に仕上げられます。これらを遊離砥粒(スラリー)として使うケースが多く、試料の硬度が高い場合はダイヤモンドスラリーを使うこともあります。

手順4の研磨材
粒度の目安9μm以下
砥粒アルミナ・コロイダルシリカなどの酸化物系
主な研磨材アルミナ・ダイヤモンドの研磨フィルム/スラリー、コロイダルシリカの研磨フィルム/スラリー

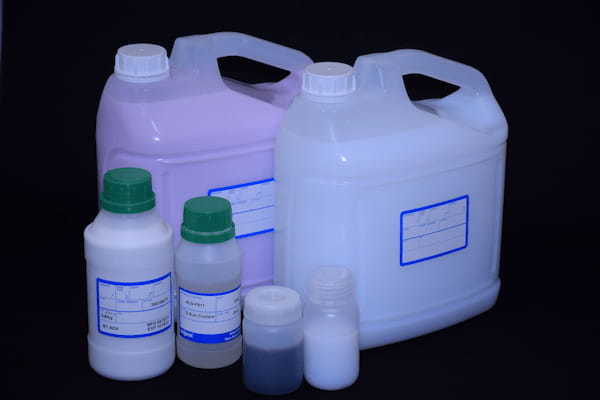

スラリー
スラリー

手順5:観察

研磨が終わったら、試料を洗浄・乾燥させ、金属顕微鏡や電子顕微鏡(SEM、TEMなど)で断面を観察します。金属組織などを見やすくするため、観察前に薬品で表面を軽く腐食させる「エッチング」を行う場合もあります。

まとめ

電子機器の高性能化・小型化が進むなか、プリント基板はますます高密度化し、より多くの機能が搭載されるようになっています。それにともない、試料片研磨にも高い精度が求められています。

近年は、制御システムやセンサーで研磨圧や速度を調整し、表面の状態をリアルタイムで監視しながら最適な条件で研磨できる装置や、熟練者の手作業に匹敵する精度でロボットアームが自動研磨する技術も登場しています。

マイポックスでは、市場やお客様のニーズ、技術の進化に合わせた研磨製品の開発と、地域に密着した営業・サービスで、お客様の期待にお応えしていきます。試料片研磨の研磨材選びでお困りの際は、ぜひご相談ください。
