はじめに

シームレスパイプは、その名の通り溶接部分がなく、一体成形されたパイプです。高圧や高温、腐食環境下での使用が求められるため、その製造には高度な技術と品質管理が必要です。シームレスパイプは、石油・ガス産業、化学工業、発電所、航空宇宙分野など、非常に多岐にわたる産業で利用されています。これらの分野では、パイプの表面が滑らかであることが求められ、そのための研磨工程が非常に重要となります。研磨工程により、パイプの表面を均一に仕上げ、流体の流れをスムーズにし、耐久性を向上させることができます。

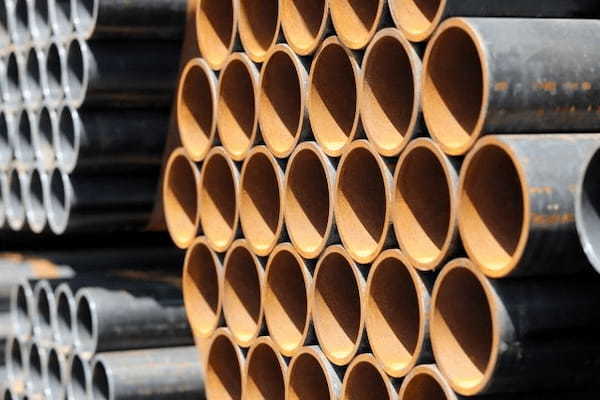

pipe

シームレスパイプの製造プロセス

シームレスパイプの製造は以下の主要なステップからなります。

1. 加熱と穿孔

金属の塊(主に鋼)は、高温の炉で加熱されます。この工程では、金属の温度を適切に管理することが重要です。加熱後、金属塊は穿孔機に移され、高圧をかけて中心部に穴を開けます。この過程で、金属塊は中空のシームレスパイプの形状に成形されます。

2. 押し出しと延伸

穿孔された金属塊は、さらに押し出し機にかけられ、パイプの外径と内径を均一に保ちながら所定の長さまで延伸されます。押し出し工程では、適切な力加減と速度で操作することで、パイプの均一性を保ちます。

3. 冷却と切断

延伸されたパイプは、冷却され、所定の長さに切断されます。冷却工程では、金属の内部応力を解放し、パイプの構造を安定させます。切断は高精度な機械を用いて行われ、寸法精度を確保します。

4. 熱処理と仕上げ

切断後のパイプは、再度熱処理を行い、材料の機械的特性を向上させます。熱処理の種類や条件は、最終用途に応じて異なります。その後、パイプは表面処理や寸法調整を行い、最終的な形状に仕上げられます。研磨もこの工程に含まれます。

5. 検査

最終段階として、パイプの品質検査が行われます。目視検査や非破壊検査、機械的試験を通じて、パイプの表面状態や内部品質、寸法精度が確認されます。これにより、製品が高品質であることが保証されます。

シームレスパイプの製造プロセスは複雑で多岐にわたり、各工程での精密な操作と管理が必要です。これにより、高強度で信頼性の高いシームレスパイプが製造されるのです。

研磨の目的

シームレスパイプ研磨の主な目的は以下の通りです。

1. 表面の滑らかさを向上

シームレスパイプの表面が滑らかであることは、流体の流れをスムーズにするために非常に重要です。表面に凹凸や不純物があると、流体の流れが阻害され、圧力損失や流速の低下が生じる可能性があります。滑らかな表面にすることで、流体の摩擦抵抗が減少し、パイプ全体の効率が向上します。また、汚れや微粒子の付着を防ぎ、清掃やメンテナンスが容易になるという利点もあります。

2. 腐食防止

シームレスパイプは、多くの場合、腐食性の高い環境で使用されます。そのため、表面の不純物や酸化物を除去することが非常に重要です。不純物や酸化物が残っていると、腐食が発生しやすくなり、パイプの寿命が短くなる可能性があります。研磨によってこれらの不純物を取り除くことで、腐食のリスクを低減し、パイプの耐久性を向上させることができます。

3. 寸法精度の向上

研磨工程では、パイプの寸法精度を高めることができます。パイプの内径や外径が均一であることは、接合部の密着性やシール性能に影響します。寸法が均一でない場合、接合部からの漏れや圧力低下が発生する可能性があります。研磨によってパイプの寸法を精密に調整し、均一な寸法を実現することで、接合部の性能を向上させ、漏れのリスクを減少させることができます。また、寸法精度の向上により、パイプの取り付けや組み立て作業がスムーズに行えるようになります。

4. 機械的強度の向上

研磨工程により、パイプの表面欠陥や微小な亀裂を除去することで、機械的強度を向上させることができます。表面の欠陥があると、応力集中が発生しやすく、パイプの破損や疲労寿命の低下を招く可能性があります。研磨によって表面を滑らかにし、欠陥を除去することで、パイプの機械的強度を高め、長寿命化を図ることができます。

5. 美観の向上

研磨工程は、シームレスパイプの外観を美しく仕上げるためにも重要です。滑らかな表面は、製品の見た目の品質を向上させ、顧客の信頼感を高める要因となります。特に、外装部品や装飾用として使用される場合、美しい仕上がりは重要な要素です。研磨によって光沢のある滑らかな表面を得ることで、製品の付加価値を高めることができます。

フラップホイール製品
(画像=NPホイール)

研磨工程のステップ シームレスパイプの研磨工程は、以下のステップで行われます。

1. 前処理

パイプの表面を清掃し、油分や汚れを除去します。

2. 荒研磨

大まかな研磨を行い、表面の大きな不純物や凹凸を除去します。

3. 中研磨

より細かい研磨材を使用して、中程度の表面仕上げを行います。

4. 仕上げ研磨

最も細かい研磨材を使用して、最終的な表面仕上げを行います。

5. 検査

研磨後のパイプを検査し、表面の滑らかさや寸法精度を確認します。

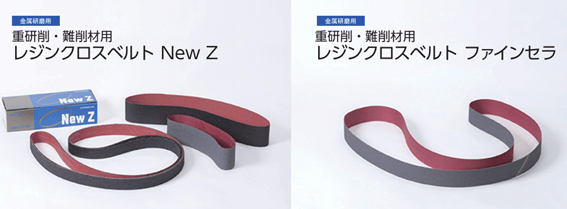

レジンクロスベルト
(画像=レジンクロスベルト)

研磨の種類と方法

シームレスパイプの研磨にはいくつかの方法がありますが、以下の3つが主に使用されます。

1. 機械的研磨

機械的研磨では、回転する砥石やブラシ、フラップホイール、研磨ベルトを使用して、物理的に表面を磨きます。これらのツールは高速で回転し、効率的に表面の不純物を取り除きます。この方法は特に大量生産において高い効率を発揮します。 当社の製品である研磨ベルト(レジンクロスベルト)やフラップホイール(NPホイール)は、耐久性が高く、長時間の使用にも耐えるため、コストパフォーマンスに優れています。例えば、センターレス研磨機でのスケール研磨やキズ修正研磨に以下のような工程が行われます。
粗研磨: 砥石(#30~#50)→  中/最終仕上げ: フラップホイール(#40~#60)

また、研磨の目的に応じて以下の要素を調整します。

  • パス回数: 研磨の回数を調整して、表面の仕上がり具合をコントロールします。
  • 研磨圧: 適切な圧力を設定することで、効率的に材料を除去し、均一な仕上がりを実現します。
  • ワーク送りスピード: 加工速度を調整して、研磨の精度と効率を最適化します。
  • フラップホイール周速: ホイールの回転速度を調整して、表面の仕上がりを細かく調整します。

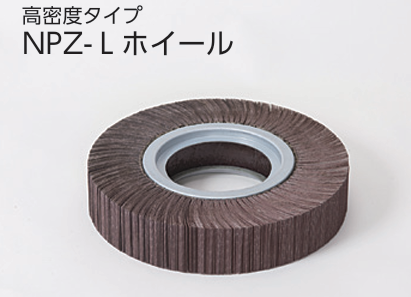

NPZ-Lホイール
(画像=高密度タイプ NPZ-Lホイール)

2. 電解研磨

電解液に浸したパイプに電圧をかけて表面を研磨する方法です。化学反応により、微細な凹凸を均一に平滑化します。

3. 化学研磨

特定の化学薬品を使用して、表面を化学的に処理する方法です。均一な表面を得ることができ、細かな部分まで研磨が行き届きます。

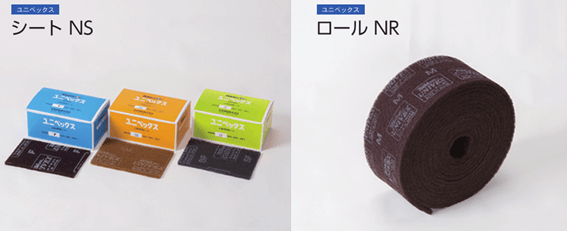

不織布シートロール
(画像=不織布シートNS・ロールNR)

まとめ

シームレスパイプの研磨は、製品の性能と耐久性を飛躍的に向上させるための不可欠な工程です。研磨によってパイプの表面が滑らかになることで、流体の流れが円滑になり、全体の効率が向上します。また、表面の不純物や酸化物を取り除くことで、腐食のリスクを大幅に減少させ、パイプの寿命を延ばすことが可能です。寸法精度の向上により、接合部の密着性が高まり、漏れのリスクが低減します。さらに、表面の欠陥を除去することで、機械的強度が増し、長期間にわたって信頼性の高い使用が可能となります。
そして美しい仕上がりは、顧客の満足度を向上させる重要な要素です。シームレスパイプの研磨は、これらの多くの利点をもたらし、様々な産業での使用に耐える高品質な製品を提供するために欠かせないプロセスです。

最後に

私たちMipoxは、研磨材の提供を通じて、お客様の大切な製品が最高の状態で仕上がるよう、日々努力を重ねております。お客様の成功は私たちの最大の喜びであり、そのために私たちは研磨技術の精度を高め、環境への配慮も怠りません。これからも、お客様と共に歩み、お客様の信頼に応える企業であり続けることを目指します。どうぞ今後とも、Mipoxをよろしくお願い申し上げます。
