はじめに
半導体デバイスの世界には、数十年にわたって受け入れられてきた「常識」があります。
「ヘテロエピタキシーでは、基板と薄膜の格子定数や熱膨張係数のミスマッチは、薄膜側で吸収するしかない。」
LEDや高電子移動度トランジスタ（HEMT）に不可欠なGaN（窒化ガリウム）薄膜の成長でも、この前提は支配的でした。基板（サファイア、SiC、シリコンなど）は硬く動かず、ひずみはすべてGaN層に蓄積される——その結果生じる転位や残留応力が、デバイス性能の限界を決めてきました。
2026年3月にarXivで公開された論文「Strain-released epitaxy of GaN enabled by compliant single-crystalline metal foils」（arXiv:2603.26325）は、この前提を根底から覆す実証結果を報告しています。
目次
ヘテロエピタキシーの「ひずみ問題」とは何か
議論の出発点として、ヘテロエピタキシーにおける「ひずみ」の問題を整理しておきます。
エピタキシー（epitaxy）とは、基板の結晶構造を鋳型として、その上に薄膜を結晶成長させる技術です。 ホモエピタキシー（同種材料同士）と異なり、ヘテロエピタキシー（異種材料同士）では基板と薄膜の格子定数が異なります。この「格子不整合（lattice mismatch）」が問題の根源です。
GaNをサファイア基板上に成長させる場合、両者の格子定数の差は約16%にのぼります。この不整合を吸収しようとする力が薄膜内に残留応力（ひずみ）として蓄積します。さらに成膜後の冷却過程では、基板と薄膜の熱膨張係数の差（熱的不整合）が追加のひずみを生み出します。
蓄積したひずみは「転位（dislocation）」という結晶の欠陥を生みます。転位密度が高いと、LEDの発光効率が低下し、トランジスタのリーク電流が増え、デバイスの信頼性が損なわれます。GaNベースのデバイスが本来持つポテンシャルを、ひずみの問題が制限し続けてきたといっても過言ではありません。
従来のアプローチはこの問題を「薄膜側でいかにうまく吸収するか」という方向で解決しようとしてきました。バッファ層の最適化、転位フィルタリング層の挿入、基板のオフカット角の調整——いずれも「ひずみは薄膜内に入ってくる」という前提のもとでの対処療法です。
発想の転換——「ひずみを基板側に押し付ける」
今回の論文が提示したのは、この発想を根本から逆転させるアプローチです。
論文は「格子・熱的不整合が薄膜層に蓄積されるのではなく、優先的に基板側に分配される」という「基板媒介型ひずみ分配（substrate-mediated strain-partitioning）」と呼ぶ新しいレジームを実証しました。
鍵となるのは基板の選択です。従来使われてきたサファイアやSiCは非常に硬い材料で、機械的に変形しません。そこに「柔軟な（compliant）単結晶銅箔」を基板として持ち込むという発想の転換が生まれました。
銅は金属であり、セラミックス系の基板と比べると機械的に「柔軟」です。しかし「柔軟であること」と「結晶秩序を持つこと」は一見矛盾します。非晶質の金属箔ではエピタキシャル成長の鋳型として機能しません。単結晶でなければならないのです。
ここに単結晶銅箔の製造技術の進歩が結びつきます。近年、大面積の単結晶銅箔を再現性よく作製する手法が確立されており（グラフェンのCVD成長基板としての用途開発がその牽引役の一つです）、この研究はその知見を半導体エピタキシーに応用しています。
何が起きているのか——原子レベルのメカニズム
原子分解能顕微鏡、幾何学的位相解析（GPA）、そしてDFT計算を組み合わせた解析により、不整合によって生じた応力は主として銅格子の弾性変形によってスクリーニングされ、数原子層に局在した界面すべり（interfacial slip）を伴いながら、AlN・GaN薄膜層はほぼひずみゼロの状態に保たれることが明らかになりました。
少し噛み砕いて説明します。
格子不整合によってGaN側に入り込もうとする応力が、「柔軟な銅箔側が先に変形する」ことで吸収されます。硬い基板では変形が起きないために全ての応力がGaN側に回るところを、銅箔は弾性的に変形することでその応力の受け皿になります。
さらに界面のごく数原子層において「すべり（slip）」が局所的に起きることで、格子不整合のミスマッチが界面で解消されます。このすべりは非常に局在しており、バルクのGaN層には影響が及ばない——だからこそ、GaN層はひずみゼロに近い状態で成長できるわけです。
「機械的コントラスト（mechanical contrast）」 ——すなわち基板と薄膜の硬さの差——が、これまでヘテロエピタキシー設計で明示的に考慮されてこなかった支配パラメータとして浮かび上がります。これが論文の中心的なメッセージです。
GaNマイクロLED配列の実証
研究チームは原理実証にとどまらず、このひずみ解放エピタキシャルプラットフォームを活用して、金属基板が持つ効率的な垂直電気伝導と熱放散の恩恵を受けるGaNマイクロLEDアレイの作製に成功しています。
これは重要なポイントです。デバイス応用まで踏み込んでいるということは、単なる基礎科学的な発見ではなく、実用的なデバイス製造プロセスとしての可能性を示しているからです。
銅箔基板が電気的・熱的に良導体であることは、LED応用において二重の利点をもたらします。 ・電極形成の簡略化（垂直方向に電流を流せる） ・発熱の効率的な排出（熱伝導率が高い金属基板が放熱器を兼ねる） 従来のサファイア基板はどちらも苦手とする特性であり、銅箔基板はその弱点を逆転させています。
マイクロLEDはディスプレイ技術の次世代として注目されており、高効率・高密度・長寿命が求められます。ひずみゼロで成長したGaN層がマイクロLEDの発光効率に与える影響、そして金属基板の熱管理特性がデバイス寿命に与える影響——いずれもこれからの研究で定量的に評価されていく重要な課題です。
「基板は硬くあるべき」という常識の解体
この論文の最も根本的な貢献は、ヘテロエピタキシーの設計パラダイムそのものを問い直した点にあります。
「コンプライアントな単結晶金属箔を新しい基板クラスとして確立することで、この研究は機械的コントラストをヘテロエピタキシー設計における未開拓の支配パラメータとして位置づけており、その含意はGaNを超えて広がります。」
「含意はGaNを超えて広がる」という部分は重要です。 今回の実証はGaN/銅箔系ですが、原理としての「柔軟な基板がひずみを吸収する」というメカニズムは、他の半導体材料系にも適用できる可能性があります。
InN、ZnO、III-V族化合物半導体——これらのヘテロエピタキシーでも同様の格子・熱的不整合の問題が存在します。単結晶金属箔（銅以外にもニッケルなど）の物性設計と組み合わせることで、より広い材料系での「ひずみ解放エピタキシー」が実現できるかもしれません。
産業・製造への示唆
研究者・エンジニアの視点から、この発見が持つ産業的含意を以下の3点に整理します。
・GaNパワーデバイス製造への影響が最も直接的です。 EV向けのパワーモジュールや高周波通信用GaN-HEMTなどでは、ひずみに起因する転位密度の低減が性能向上と直結します。シリコン基板上GaNは大口径ウェハへの対応と低コストで注目されていますが、格子・熱的不整合が大きいため転位問題が深刻です。金属箔基板という全く新しいアプローチが、この課題への代替解になりうるかどうかは注目に値します。 ・フレキシブルエレクトロニクスの文脈でも意味があります。 金属箔はフレキシブルです。ひずみゼロで成長したGaN層を金属箔ごと曲げられるデバイスへと展開する可能性——ウェアラブルデバイスや曲面ディスプレイへの応用は、まだ遠い未来の話かもしれませんが、方向性として存在します。 ・コスト構造の変化も見逃せません。 サファイアやSiCの単結晶基板は高価であり、大口径化にも限界があります。銅箔は大面積化が容易で、ロールトゥロール（Roll-to-Roll）プロセスとの親和性も高く、製造プロセス全体のコスト構造が変わる可能性を秘めています。
精密研磨材との接点——表面品質という共通課題
私自身が精密研磨材事業に携わる立場から見ると、この研究には一つの重要な共通課題が見えます。それは「基板表面品質の管理」です。
エピタキシャル成長の前提は、基板表面が結晶学的に高品質であることです。単結晶銅箔の場合、表面の平坦性・清浄度・結晶配向の均一性が、その上に成長するGaN層の品質を直接決定します。
金属箔という柔軟な材料の表面を、エピタキシーに必要な水準まで仕上げるプロセス——ここに精密研磨技術が介在する余地があります。

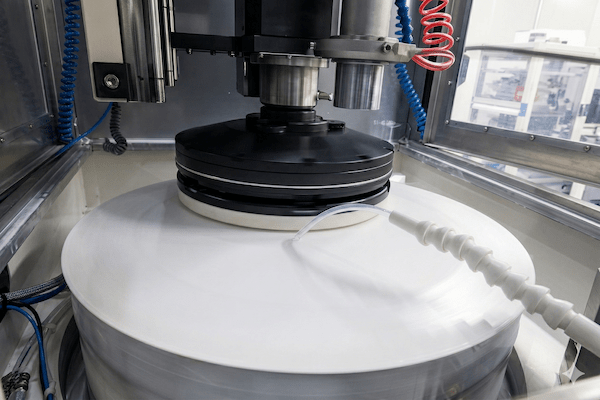

サファイア基板のCMP（化学機械研磨）が半導体産業の確立した工程であるように、単結晶銅箔基板の表面準備プロセスも、この技術が実用化される過程で重要な工程として位置づけられていくと思います。
残された課題と今後の展望
実用化に向けては、いくつかの重要な問いが残っています。 銅箔基板上のGaNは、冷却・加工・実装の過程で基板が変形した場合にGaN層の品質をどう保つか。銅と窒化物系材料の化学的相互作用（銅がGaN成長雰囲気中でどう振る舞うか）の制御も実用上の課題です。
大面積化・量産プロセスへのスケールアップ、再現性の確認——これらは基礎研究から産業応用への「死の谷」を渡るために不可欠な検証となります。
また、「ひずみゼロに近い」という表現が示す通り、完全なひずみゼロではありません。残留するわずかなひずみがデバイス特性に与える影響の定量的な評価も、今後の研究課題です。
まとめ——「設計の自由度」が増えた日
ヘテロエピタキシーの設計者にとって、これまで「所与の条件」だったひずみ問題に、新しいパラメータが加わりました。
基板の格子定数と熱膨張係数だけでなく、基板の機械的コンプライアンス（柔軟さ）を設計変数として使える——そのような時代の入り口に、この論文は立っています。
「硬い基板しか使えない」という暗黙の制約が外れたとき、エピタキシーの設計空間は一気に広がります。GaN以外の材料系、銅以外の金属箔材料、さらには機械的特性を意図的に勾配設計した基板など、今後の展開が楽しみな研究です。
材料科学において、「前提を疑う」ことがいかに大きな発見につながるかを、この研究は改めて示しています。
参照・出典 本記事は以下の論文をもとに構成しています。 "Strain-released epitaxy of GaN enabled by compliant single-crystalline metal foils" （Yaqing Ma et al., arXiv:2603.26325, 2026年3月27日）
