【自動車シート金型】ウレタン発泡用アルミ金型の離型性を高める！曲面・複雑形状の精密研磨ソリューション

自動車シート金型（アルミ鋳物）における磨き工程の重要性
なぜシート金型の研磨は時間と手間がかかるのか？
細部の研磨を効率化する「マイポックス Nikken 小物ベルト」
自動車シート金型研磨における「工程別活用アプローチ」
まとめ：シート金型の研磨効率化・離型性向上はマイポックスにお任せください

自動車シート金型（アルミ鋳物）における磨き工程の重要性

自動車の快適性や安全性を支える「シート」。その内部にあるウレタンフォーム（発泡ウレタン）の成形には、複雑な人体の形状にフィットする3D曲面を持った金型（モールド）が不可欠です。

このシート金型は、複雑なデザインへの対応力や軽量化の観点から、アルミ鋳造（アルミ鋳物）で作られるケースが一般的です。しかし、鋳造直後の金型表面には粗い鋳肌（ザラつき）やカッターマーク、パーティングラインのバリが残っており、そのままではウレタン成形に使用できません。

ウレタン発泡成形において、金型の表面状態は成形品の品質を大きく左右します。表面状態が不十分な場合、主に次のような不具合が起こります。

離型性離型性の悪化表面に微細な凹凸やバリが残っていると、発泡したウレタンが引っかかり、型離れ時にシートが破れたり型崩れを起こしたりします。

外観製品外観の低下鋳肌の粗さがウレタン表面（スキン層）にそのまま転写され、シワや荒れの原因になります。

密閉性ウレタン漏れ分割ライン（パーティングライン）にバリや隙間があると、発泡時にウレタンが漏れ出し、バリ不良が多発します。

これらを防ぎ、離型剤やコーティングの効果を十分に引き出して安定した離型性を確保するため、金型内面には入念な「磨き（研磨加工）」が施されています。

なぜシート金型の研磨は時間と手間がかかるのか？

自動車シート用金型の研磨現場では、長年にわたり熟練作業者による手作業での研磨が行われてきました。しかし、この手研磨工程には次のような課題があります。

人体にフィットする「複雑な3D曲面」と「狭い凹凸」シート金型には、サイドサポートの大きな張り出しや座面の細かなデザイン凹凸など、平面がほとんど存在しません。平らな研磨工具や大きなディスクでは届かない「狭い隙間」や「入り組んだR形状」が多く、作業性が非常に悪いのが特徴です。

過研削による形状崩れのリスクアルミは鋼材に比べて柔らかく、削れやすい素材です。手作業や硬すぎる砥石でバリを取ろうとすると、意図しない部分まで削りすぎてしまい（過研削）、金型の寸法精度やパーティングラインの密閉性を損ねるリスクがあります。

研磨材の「摩耗」と「切れ味低下」による作業ストレスアルミ鋳物の研磨では、研削粉による目詰まりや工具の摩耗が早く進みます。そのため作業者が余計な力を込める必要が生じ、疲労の増大や品質のばらつきにつながっていました。

細部の研磨を効率化する「マイポックス Nikken 小物ベルト」

こうした自動車シート用のウレタン発泡用アルミ金型の複雑曲面・細部研磨の課題を解決するのが、マイポックスが誇るNikkenブランドの小物ベルトシリーズです。

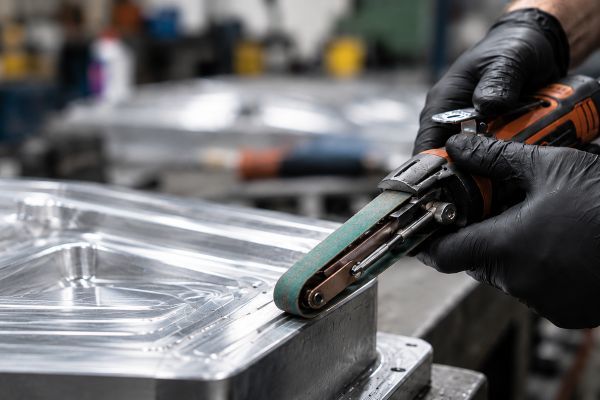

小型ベルトサンダーに装着して使用するこの製品群は、手作業ではアプローチが難しかった狭小部や曲面での作業効率と、きれいな仕上げ面の両立に貢献します。ワークや用途に合わせて選べる、次のラインナップをご用意しています。

一般金属・高強度 DRAX / FRAX シリーズ DRAX-B：一般金属研削の標準品。広範な金属研磨に対応します。 DRAX-01-B：高強度な合成繊維基材を採用し、耐久性をさらに高めたモデルです。 FRAX-52-B：特殊鋼研磨用の標準品。高強度合繊基材により、ハードな使用環境に耐え抜きます。

重研削・高能率 NewZ シリーズアルミナジルコニア砥粒の自生発刃作用により、高い研削力と鋭い切れ味が最後まで維持されます。特殊処理を施した高抗張力合繊基材を使用しており、砥粒の保持力が強固で、耐摩耗性・耐久性に優れています。アルミ鋳物のバリ取りや鋳肌の急速な面出しに最適です。

重研削・難削材 DRSX 高性能セラミック砥粒を使用したレジンクロスベルトです。靭性が高くシャープな砥粒形状を維持し、セラミックス特有の破砕特性と強靭さにより、従来のアルミナ系砥粒より高い研削性能を発揮します。研削熱の発生が少ないため、ステンレス鋼やチタン合金などの難削材でも焼けが起きにくく、長寿命です。

続いて、小物ベルトを導入することで得られる3つのメリットをご紹介します。

小物ベルト導入による3つのメリット細部への自由なアプローチ：ミニベルトサンダーの先端の細いアタッチメントと組み合わせることで、複雑な3D曲面のコーナー部や深い溝、狭い隙間にも自在に入り込みます。過研削の防止と形状維持：柔軟性のあるベルト基材がアルミの曲面にしなやかにフィットするため、形状を潰すことなく、不要なバリや凹凸だけを効率よく除去できます。切れ味の持続で作業負荷を軽減：自生発刃や優れた砥粒保持力により、強く押し付けなくてもスムーズに削れるため、手研磨の作業時間を大幅に短縮できます。
