― 糊残り・糸引き・寸法ズレを防ぐための実践ノウハウ ―
粘着系フィルム（両面テープ、光学貼り合わせ用粘着材、保護フィルム、制振材など）は、R2R（ロールtoロール）での加工が必須であり、スマホ・ディスプレイ・電池・自動車など幅広い領域で使用される重要な材料です。
しかし、粘着材は「扱いが非常に難しい」素材として知られており、連続加工では糊残り・糸引き・白化・巻取り時のシワといったトラブルが頻発します。スリット・ラミネート・抜き加工が連動して発生する「複合不良」が多く、改善が難しいのが特徴です。
本記事では、粘着系フィルムを連続加工する際の歩留まりを安定化させるコツを、工程別・物理・材料・設備の観点で体系化して解説します。
目次
1．粘着系フィルムの連続加工が難しい理由
連続加工で頻発するトラブルは以下の通りです。
糊残り
糸引き
白化（応力白化）

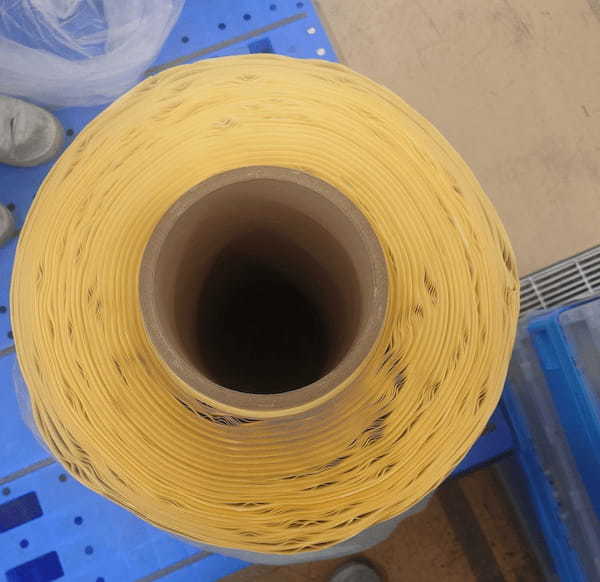

巻取り時のシワ・ブロッキング
スリット端面の毛羽
ラミネート時の気泡
難しい理由は大きく3つあります。
①
温度・力・速度に強く反応する
温度で硬さが変わり、力を加えると流れる。わずかな工程差が致命的な不良につながる。
②
3つの相性が結果を変える
基材フィルム・粘着剤・剥離紙の三者の組み合わせで挙動が決まる。
③
上流の問題が下流で増幅する
塗布→ラミ→スリット→抜き→巻取りが連動し、上流の変動が下流で重大トラブルに化ける。
2．【事前準備】材料の“状態を整える”ことが最重要
連続加工の成功は材料の状態管理によって決まります。加工前の準備を怠ると、どれだけ工程条件を整えても安定した品質は得られません。
ライン温度になじませる
よくある症状
- 冬 → 粘着が硬くなり白化
- 夏 → 糊が流れて糸引き
- ロット保管温度が違うと再現しない
対策
- 加工前に1〜3時間ライン温度に馴染ませる
- 保管庫と加工室の温度差をなくす
- 温度20〜25℃、湿度40〜60%が理想
剥離紙の剥離力を確認する
よくある症状
- 糊残り・材料の変形
- ダイカット時の破れ
管理ポイント
- ロットごとに剥離力を測定
- 剥離方向（順・逆）の影響も確認
- 剥離速度の標準化（例：300mm/min）
3．【スリット工程】端面品質の安定化が歩留まりを決める
粘着系フィルムのスリットは最も難しい工程のひとつです。端面品質の安定化が歩留まりを決めます。
刃物に離型処理を施す
対策
- 刃にフッ素系・DLCなどの離型コーティング
- 刃物交換頻度を高める（通常の2〜3倍）
- 刃先角度を粘着材用に専用設計
- 冷却エアー・冷却ロールで温度管理
オーバーラップ量を微調整する
設定目安
- 厚物粘着材：刃先のオーバーラップを浅く
- 薄膜粘着材：刃角を鋭角にしオーバーラップも小さく
- クリアランスは数μm単位で調整が理想
張力を低めにコントロールする
対策
- 通常フィルムより10〜30%低めの張力設定
- ゾーンごとの張力を細かく分割
- 張力変動±5%以内に抑える
- 低慣性ロールを採用し張力変動を減らす
4．【ラミネート工程】粘着系フィルムの“性質に合わせて”条件を設計する
粘着材の連続ラミネートでは、温度・圧力・速度の組み合わせが非常に重要です。粘着材の性質に合わせた条件設計が品質を決めます。

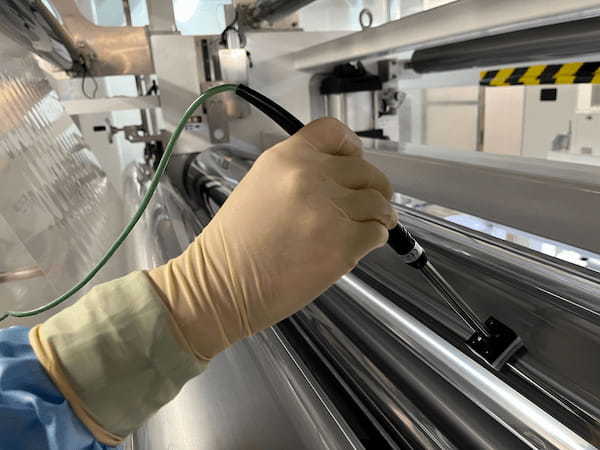

ラミ温度を適正化する
管理基準の例
- ポリオレ系：35〜60℃
- アクリル系：25〜45℃
- 光学用粘着剤：環境温度で貼る（熱NG）
注意点
高温では糊残りが増え、低温では白化が出る。高すぎても低すぎてもNG。
ラミ圧は低め＋安定性重視
対策
- 最小限の圧力で設定
- ロールの平行度を1/100mm単位で調整
- 高硬度ロールを避け柔らかいNIPロールを使用
- ラミ直前に除電バーを設置しエア噛みを抑制
5．【ダイカット工程】粘着材特有の破れ・糊噛みへの対策
粘着材の抜き加工では、糊残り・糊噛み・糸引き・破れ・寸法ズレが頻発します。刃型の設計と加工速度の管理が鍵です。
刃型は粘着材専用設計にする
最適設計のポイント
- 刃角を鋭角に（刃先が切り込みやすくする）
- 刃高精度±1〜2μm
- カス取り工程の負圧吸引を併用
- コーナーRを大きめに設計
- 刃先への微量離型処理
抜き速度を抑える
対策
- 速度を通常フィルムより20〜40%下げる
- ピッチ送りを一定に保つ
- サーボ制御で位置精度を向上
- 加速・減速カーブを緩やかに設定
剥離紙の相性チェックを工程ごとに行う
対策
- 剥離力の安定化
- 表面粗さの測定
- 逆方向剥離での挙動確認
- 糊残り試験をロットごとに実施

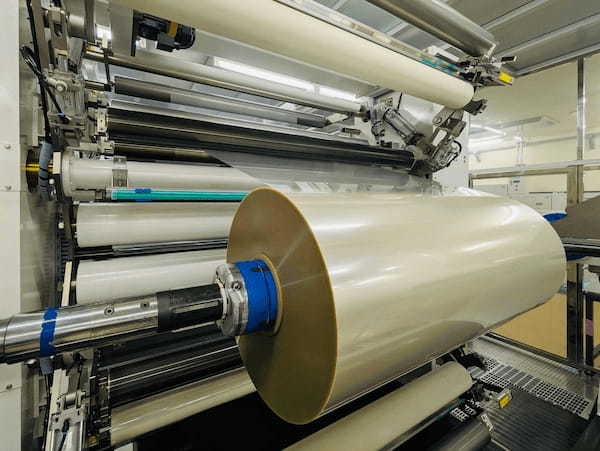

6．【巻取り工程】粘着材トラブルの最終防波堤
連続加工で最も見落とされがちなのが巻取り条件です。ここを制御できれば、上流工程の品質を最後に守ることができます。
巻取り硬さを管理する
対策

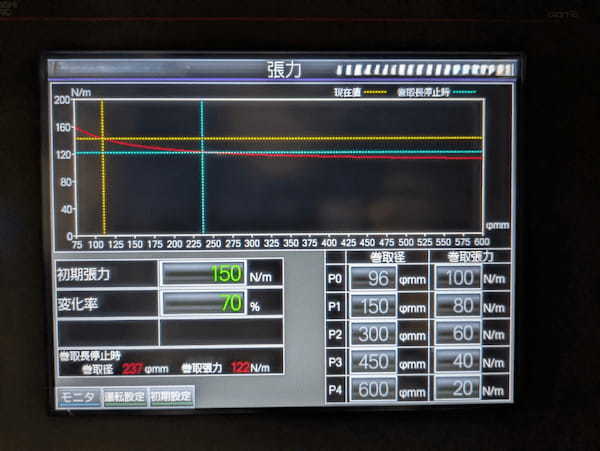

- テーパーテンションを導入（外径増大に応じて張力を徐々に低下）
- 巻取り側の張力を低めに設定
- 表裏の巻き変形を検査
- 非接触式外径センサーでフィードバック制御
巻取りトルク変動を抑える
対策
- サーボモータの高応答制御
- ロール径に応じた自動張力補正
- 巻取り前に冷却ゾーンを設置
7．連続加工を成功させる“根本的な条件”
粘着系フィルムは、物理特性が生き物のように変化する素材です。塗布条件・乾燥条件・ラミ条件・スリット張力・ダイカット刃型・剥離紙・クリーン度のすべてが連動して初めて安定します。
どこか1工程だけ改善しても、粘着材の不良は消えない。加工の流れ全体を通して最適化する必要があります。
粘着材の連続加工は「技術」というより「設計思想」です。材料の温度・張力・圧力・速度・剥離力・静電気を工程全体で統一し、再現性を確立することが歩留まり向上の鍵となります。
粘着系フィルム連続加工のコツまとめ（最重要12ポイント）
材料管理
- ライン温度になじませる
- 剥離紙の剥離力を確認
スリット
- 刃物に離型コート
- オーバーラップ量最適化
- 張力を低めに設定
ラミネート
- 温度を粘着材に合わせる
- 圧力は低め／ロール平行度
ダイカット
- 刃型を粘着材専用設計
- 速度は低め
- 剥離紙の相性を確認
巻取り
- 巻硬さの管理
- トルク変動の抑制
共通
- 静電気対策の徹底
最後に：粘着材の連続加工は「技術」というより「設計思想」
粘着系フィルムは、物理特性が生き物のように変化する素材です。温度・張力・圧力・速度・剥離力・静電気——これらすべての要素が連動して初めて、安定した品質が生まれます。
材料の温度
張力
圧力
速度
剥離力
静電気
これら6つの要素を「工程全体で統一」し、再現性を確立することが歩留まり向上の鍵となります。
どこか1工程だけを改善しても、粘着材の不良は消えません。設計思想として工程全体を捉え、継続的に最適化し続けることが、安定した歩留まりへの唯一の道です。
