― ゴミ・キズ・スジ・白化・気泡を根本からなくす管理体系とは ―
外観検査NGは、ロール to ロール加工における最も頻発するトラブルであり、 歩留まりの低下・納期遅延・クレーム・コスト増加を引き起こす重大課題である。 外観NGには代表的なものがある。
- ゴミ・異物
- キズ・打痕
- スジ
- 白化※表面が白っぽく、くすんで見える現象
- 気泡
- 塗工ムラ
- 端面不良
- ラミネートの層ズレ
- ダイカット破れ
- 寸法ズレによる“外観不良扱い”
これらは“外観上の見た目”で分類されるが、 本当の発生源は工程のもっと上流に存在することが多い。 つまり外観NGを減らす鍵は、 “原因を作らない工程設計”にある。 本記事では、外観NGの根本原因を工程別に整理し、 再現性 × 環境 × 工程連携 の観点から、安定した外観品質を作り込むための方法を体系的に解説する。
目次
1．外観NGの本質：「見える欠陥」は“見えない工程”で作られる
現場で外観NGが確認されるため、どうしてもその工程だけを改善しがちだ。しかし、真の原因はその前にある。
- スリットで出た白化 → 塗布時の急激な乾燥
- ダイカットで破れ → ラミネートの熱・圧力不均一
- ラミで気泡 → 乾燥ムラによる収縮
- 打痕 → ロール包材の摩耗
- ゴミ → 静電気対策不足、クリーン度
外観NGの多くは、 “工程のわずかな差”が後工程で増幅し表面化する。 だから外観NGを減らす唯一の正攻法は、 工程設計そのものを変えること である。
2．【塗布工程】外観NGの根本原因はここで生まれる
塗布は全工程の品質を決める最上流工程。 外観NGの原因が最も多く発生する。

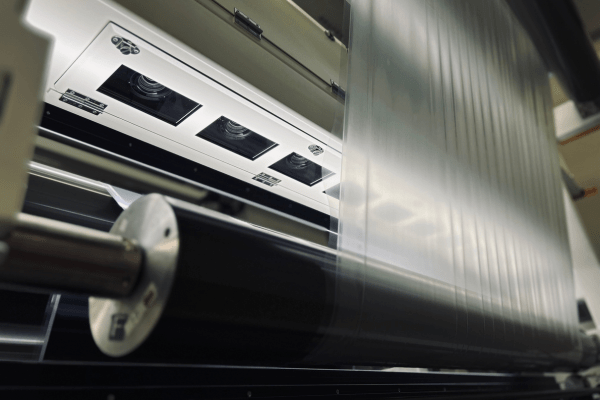

◆ NG①：ゴミ・異物の混入
光学フィルム・粘着材問わず、外観NGの多くが異物。
原因
- 塗液中の分散不良
- フィルター劣化
- 静電気による吸着
- クリーン度不足
設計ポイント
- 塗液フィルターの交換周期を短縮
- 原料投入時のクリーン度強化
- イオナイザーの設置
- 塗布前の粘着ロールによるゴミとり
- 給排気の差圧管理
塗布の異物管理が甘いと、後工程は何をしても改善しない。
◆ NG②：膜厚ムラ・スジ
スジは後工程で高確率で可視化される。
原因
- ギャップの傾き
- ロール表面のキズ
- 異物の混入
設計ポイント
- Gapバランスの平坦化
◆ NG③：端部の不安定（端部盛り・えぐれ）
端部不良はスリットの蛇行・幅ズレにつながり、外観NGを発生させる。
解決策
- 塗布量の最適化
- 端部の塗布圧変更
- 端部余幅を設計（加工代の確保）

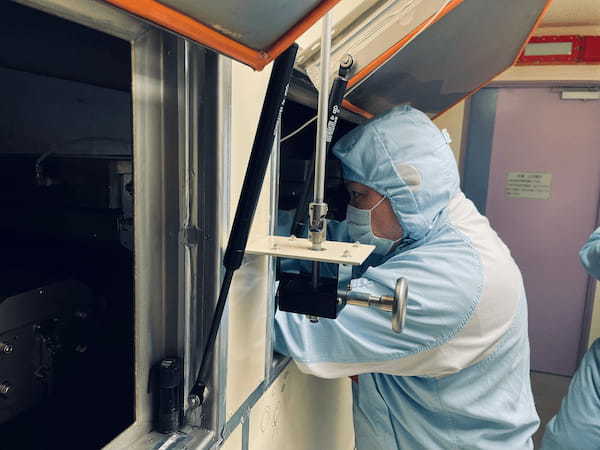

3．【乾燥工程】熱・風・収縮が外観を狂わせる
乾燥工程は、透明性・平坦性・残留応力を左右する。
◆ NG④：乾燥ムラ → 白化・スジ・表面荒れ
温度・風量が均一でないと、
- 膜が部分的に収縮
- 異物が浮き上がる
設計ポイント
- 上下風量の均一化
- 滞留時間の最適化
- 冷却ゾーンの設置（応力緩和）
◆ NG⑤：オーバードライ（過乾燥）
過乾燥すると
- 表面荒れ
- 白化
- 塗布面の剥がれ
- 密着不良
対策
- 適切な乾燥条件の管理
- 乾燥・冷却バランスを固定化
4．【ラミネート工程】外観NGの“可視化”ポイント
ラミネートは外観NGが最も目立つ工程。
◆ NG⑥：気泡
気泡は最終製品で絶対NG。
原因
- ラミ温度が適切ではない
- ラミ圧力が合っていない
- ラミネート時のシワの発生
設計ポイント
- ラミ温度は材料別に最適値
- 圧力は“適正値で均一” に
- ラミへの入り込みは均一に調整
◆ NG⑦：層ズレ・シワ・打痕
粘着材の流動によるズレ
対策
- ラミへの入り込みは均一に調整
- NIPロールの硬度を適正化
- ラミ後の冷却装置
5．【スリット工程】端面不良は外観NGの主要原因
外観NGの中でも、スリットは非常に重大な影響を持つ。
◆ NG⑧：白化・毛羽（端面劣化）
粘着材・多層材で頻発。
原因
- 刃先摩耗
- 張力が合っていない
- 搬送基材の蛇行
設計ポイント
- SPC管理
- 張力を材料別に最適化
◆ NG⑨：スジ・端部欠け
端部の崩れは抜き工程の破れにも直結。
対策
- ロールの巻硬さチェック
- 端部余幅を設計
- ロール偏心測定
6．【ダイカット工程】破れ・糊残り・寸法ズレが外観NGに直結
ダイカットは最終外観を決める工程。
◆ NG⑩：破れ・バリ・糊残り
粘着材・多層材で最も多い外観NG。
原因
- 刃型摩耗
- 刃角不適合
- 抜き深さ不安定
設計ポイント
- 刃型精度の管理
- 刃角は材料・層構造ごとに最適化
◆ NG⑪：位置ズレ（外観不良扱い）
対策
- EPCによる走行位置管理
7．【巻取り工程】最後の“外観生成ポイント”
巻取り工程は軽視されがちだが、 巻きムラや硬巻きは“外観変形”を生む。
◆ NG⑫：巻きシワ・偏巻き
原因
- 巻硬さの不均一
- 巻取りトルク変動
設計ポイント
- テーパーテンションの調整
- サーボ巻取り
- ロール径に応じた自動補正
8．外観NGを減らす“根本的な工程設計思想”
外観NGを減らすための本質は、 工程間の連続性を設計すること にある。
◆ 外観NGを劇的に減らす工程設計の鍵
① 工程データを一元管理する
- 張力値
- 温度プロファイル
- 乾燥条件
- ラミ条件
- 刃物条件
何を変えたか“見える化”する。
② 張力基準を全工程で統一 各工程での張力差をなくす。
③ 上流原因の不良を下流工程で見つけたら、必ず“上流から修正”する これができていない現場が非常に多い。
④ ロット差管理を徹底 同じ条件でも材料ロットなどが違うと挙動が大きく変わる。
⑤ 一社ワンストップ加工は外観NG改善の最適解 工程が切れるほど情報も切れ、外観NGは増えていく。 塗布 → スリット → 抜きを一社内で連携すると、外観NGは驚くほど減少する。
9．まとめ：外観NGは工程単体で起こるのではなく、工程間で作られる
外観NGの改善には、 単一工程を良くする発想では不十分。
外観NGを減らす最重要ポイント
- 塗布：異物・膜厚ムラ・端部品質
- 乾燥：温度ムラ・収縮・オーバードライ
- ラミ：温度・圧力・気泡管理
- スリット：端面品質・刃物・張力
- ダイカット：刃型精度・位置ズレ
- 環境：静電気・クリーン度・温湿度
- 工程連携：一元管理・張力統一・情報共有
外観NGは“工程設計の結果”であり、 工程連携 × 再現性 × 環境制御 をすべて揃えたときに初めて安定化する。
