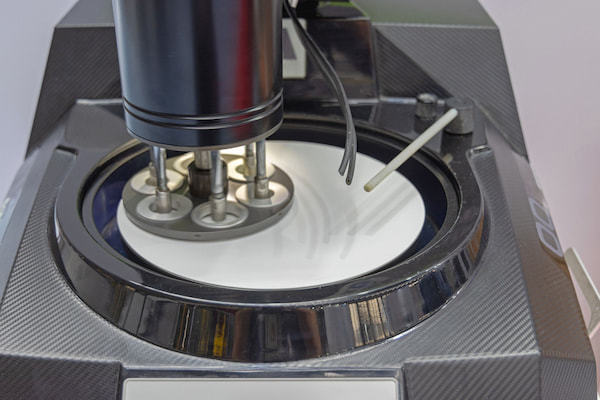

試料片研磨（メタログラフィー）入門—「見て捨てる面」を作る特殊な研磨

製品にならない面を、なぜ磨くのか

研磨という工程は、たいていの場合「機能する面を作る」ために行われます。ウェハの平坦度、光学部品の面精度、金型の表面。磨いた面そのものが製品の価値になります。ところが試料片研磨（メタログラフィー）だけは、そうではありません。ここで作られる面は製品になりません。見るために作って、見たら捨てる面です。

目的は、材料の素性を正しく顕微鏡に映すことです。だから評価軸も違います。RaやRzが何ナノメートルかという話ではなく、結晶粒界が本来の姿で見えているか、介在物が脱落せずに残っているか。面そのものではなく、面を通して見えるものが評価対象になります。検査のための研磨というのは、研磨の用途としてはかなり珍しい部類に入ると筆者は考えています。

何を確かめているのか

実際の現場では、材料の品質管理や原因究明として日常的に行われています。試験片を切断し、断面を研磨し、その面を顕微鏡で観察する。手順としてはそれだけですが、これが判断の根拠になっている分野は少なくありません。

研磨が、見たいものを壊す

この用途の本質的な難しさは、研磨そのものが材料の表面を書き換えてしまう点にあります。研削や研磨で加えられた力は、表面に加工変質層と呼ばれる塑性変形層を残します。厄介なのは、研磨したままの面ではこの層が見分けられないことです。

見えないまま残っていると何が起きるでしょうか。エッチングをかければ、材料本来のものではない組織が現れます。硬さ試験にかければ、加工硬化の分だけ実際より高い値を返すことがあります。つまり測定値も画像も、材料ではなく研磨の痕を映していることになります。「硬さが妙に高く出る」という相談を受けたとき、筆者がまず疑うのは材料ではなく試料面のほうです。

工程は、変質層を段階的に浅くしていく作業

だから工程の組み方も、量産研磨とは発想が異なります。切断、埋込、研削、研磨、エッチング。この流れの中で、各段階は前の段階が残した変質層を取り切り、自らはできるだけ新しい変形を入れないことだけを考えます。傷が消えた時点で次の粒度に進むと、変質層は削り残されたまま最後まで持ち越されてしまいます。研削の各段階で試料を九十度ほど回して直交方向に傷を入れるのは、置き換わりが完了した瞬間を目視で判定するための古典的な工夫です。

最終仕上げで効いているのは、機械ではなく化学

最終仕上げに広く使われるコロイダルシリカは、ケミカルメカニカルな研磨材です。アルカリによる化学作用が表面に軟らかい反応層を作り、それを微細な粒子が穏やかに拭い取ります。新たな変形を入れずに変質層を薄く削ぎ落とす、という役割分担になっています。

EBSD（電子線後方散乱回折）の回折信号は最表面わずか数十ナノメートル程度の領域からしか出てこないため、その薄い層に変質が残っているだけでパターンは立ちません。強く速く磨けば早く終わる、という直感が通用しない領域です。

装置メーカーが握る市場と、研磨材という空白

この分野で装置から消耗品までを一式で揃えられるメーカーとして、まず名前が挙がるのがビューラーとストルアスの二社です。ビューラーは1936年に米シカゴで創業し、現在は米イリノイ・ツール・ワークス（ITW）傘下にあります。ストルアスは1875年にコペンハーゲンで創業したデンマーク企業で、2001年に米ローパーに売却され、2022年の事業再編を経て現在は米インディコア傘下にあります。ほかにも米LECO、独墺のQATM、米PACEなどがあり、国内にもリファインテック、マルトー、平和テクニカといったメーカーがあります。

ここで筆者が気になっているのは、装置メーカーが供給する研磨材料の素性です。切断機や研磨機は自社技術で作れても、砥粒や研磨材まで自社で開発・製造しているとは限りません。もし外部調達であれば、装置の競争力と研磨材の競争力は別物ということになります。実際、消耗品の価格は決して安くありません。だとすれば研磨材メーカーの側から見て、ここには入り込む余地があります。装置メーカーと組んで供給する道が、現実的な一手でしょう。

小口ユーザーの集合体という、日本の市場

もう一つ、ユーザー側の事情があります。試料片研磨をやる人は、初期投資を大きく取りたがりません。今でも紙やすりに近いもので簡単に済ませている現場は珍しくありません。だが、よく考えればこれはルーティンの作業です。装置と研磨材料を一度きちんと選定してしまえば、その後は人の手間をかけずに回せるはずです。最初にその最適化をやり切っている現場は、筆者の見る限りまだ多くありません。大手以外の研磨材料を探してみる、という行動もあまり見かけません。

そしておそらく、この市場は日本では小さくないと考えられます。材料開発を続けている企業が全国に散らばっていて、一社あたりの使用量は小口でも、その数は多いのです。小口であること自体が、研磨材でコストを削るという発想の生まれにくさにもつながっているのでしょう。裏を返せば、一社ずつの積み上げが効く市場でもあります。

粒度分布や分散状態という手前の品質が、そのまま顕微鏡像の信頼性まで届きます。凝集した粒子が一つ混じれば深いスクラッチが一本入り、その一本で判定がやり直しになります。試料片研磨は、研磨材の素性が最も正直に出る用途の一つだと筆者は考えています。

まとめ

試料片研磨は、製品ではなく「見るための面」をつくる特殊な研磨です。研磨自体が生む加工変質層をいかに残さず観察面へたどり着くかが工程設計の核心であり、コロイダルシリカによる化学的な最終仕上げがその要となっています。装置と消耗品を一体で提供する海外大手が市場を握る一方、研磨材そのものの素性や国内の小口ユーザー市場には、まだ最適化の余地が残されています。
