― なぜ図面寸法が再現しないのか?工程起因の誤差を徹底解析 ―

高機能フィルム・粘着材・光学材料・電池材料など、ロール to ロール(R2R)加工において、 よく発生するトラブルが 「図面通りに加工できない」 という問題だ。

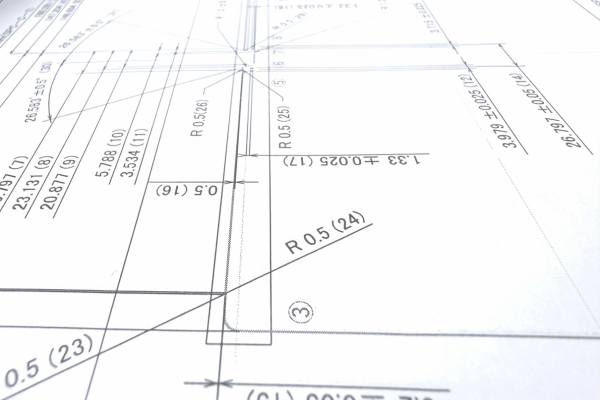

5-③.図面寸法

製品寸法が図面数値と合わないと、

  • 歩留まり低下
  • 組立工程でのズレ
  • 光学性能の低下
  • 顧客クレーム
    につながり、製造側に大きな負担をもたらす。

しかし「図面通りに加工されない原因」は、抜き工程だけでなく、
塗布乾燥スリットラミネートダイカット
すべての工程で生まれうる。
本記事では、図面寸法を再現できない原因を「工程別」に徹底解説し、
現場での改善ポイントを体系的にまとめる。

目次

  1. 1.塗布工程(コーティング):寸法誤差の「初期応力」を発生させる起点
  2. 2.乾燥工程:熱収縮とムラによる「恒久的な寸法変化」
  3. 3.スリット工程での“幅精度の不安定・端面不良”
  4. 4.ラミネート工程での“熱・圧力の影響”
  5. 5.抜き工程(ダイカット)で寸法誤差が発生する原因
  6. 6.総まとめ:図面寸法は“工程全体”で再現される

1.塗布工程(コーティング):寸法誤差の「初期応力」を発生させる起点

塗布工程では、一見寸法とは関係がなさそうに見えるが、実は最も深刻な誤差の起点になりやすい。

◆ 原因①:膜厚ムラ → 後工程での伸縮・応力差

塗膜が厚い部分は乾燥時に収縮が大きく、薄い部分は伸びやすいため、
後工程での寸法安定性が落ちる。

■ 典型症状

  • 抜き寸法が左右で非対称にズレる
  • 製品のコーナー部分だけ寸法が狂う
  • スリット後の巻き状態が安定しない

■ 対策

  • GAP調整(±2 μm以内)
  • 塗液粘度を温度制御し安定化(±1℃以内)
  • 基材特性に合わせた張力プロファイルの最適化

塗布は「最初の誤差発生ポイント」になりやすい。

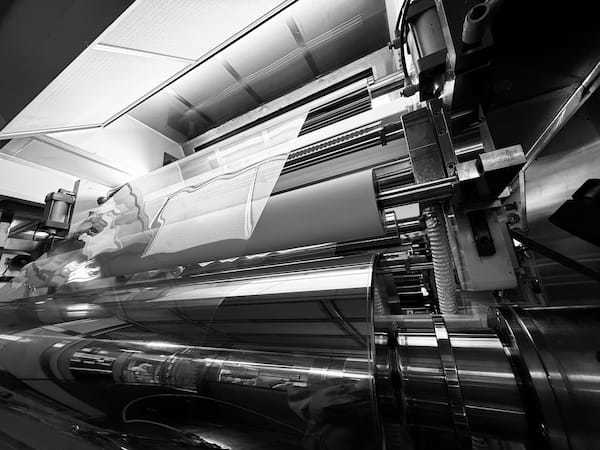

塗工ヘッドにフォーカス
塗工ヘッド



◆ 原因②:端部塗布品質が悪い → スリット位置ズレ

塗布端部に

  • 盛り上がり(耳高)
  • えぐれ
  • 未硬化部分
    があると、スリット位置の基準が不明瞭になり図面通りに切れない。

■ 対策

  • 端部コントロール用ダミー塗布
  • 端部幅の余裕を設計(オフセットスリット)
  • 塗布ヘッドの平行度調整

端部品質は、スリット→抜きの精度につながる重要ポイント。

2.乾燥工程:熱収縮とムラによる「恒久的な寸法変化」

乾燥時の温度差や風向きは、材料の伸縮・収縮を招き、寸法再現性を損なう。

◆ 原因①:乾燥温度ムラ → 熱収縮で寸法が変化

フィルムは熱で伸び、冷えると縮む。
温度ムラが大きいと、

  • ロールの巻き方向
  • 中央
  • 端部
    でそれぞれ寸法が異なる。

■ 対策

  • 乾燥炉の温度差を3℃以内に抑える
  • 上下風のバランスを調整
  • 巻取り前に冷却ゾーンを設置

乾燥ムラは“図面寸法を狂わせる最重要要因”。

◆ 原因②:乾燥スピードの差 → 引張力の変化

乾燥が早すぎるとフィルムが収縮し、遅いと伸びる。
その結果、抜き寸法やスリット幅の誤差につながる。

■ 対策

  • フィルム厚 × 塗布量 × ライン速度から最適滞留時間を設計
  • 乾燥条件を「前・中・後段」で分割し最適化
  • 冷却条件とラミネート条件を連動させる

塗布の量と乾燥のバランスが悪いほど、後工程の寸法が安定しない。

3.スリット工程での“幅精度の不安定・端面不良”

スリットは図面寸法に直接影響する工程であり、誤差が最も顕在化しやすい。

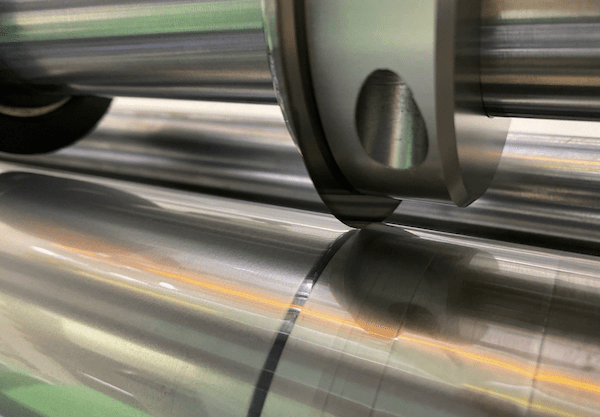

スリット機刃物
スリット機刃物

◆ 原因①:刃物(スリッターナイフ)の摩耗・刃角不適合

刃物の状態が悪いと、

  • バリ
  • 白化
  • 幅の縮み
  • 巻取りでの歪み
    が発生し、図面の幅精度を維持できない。

■ 対策

  • 刃物交換サイクルを材料別に設定
  • 刃角・材質・コーティングの最適化
  • 刃合わせ(クリアランス)を数値化
  • 製品特性にあわせた刃物の選定

刃物の管理精度が低いと、寸法誤差は絶対に安定しない。

◆ 原因②:張力が不安定 → 幅が収縮・伸びる

張力はスリット精度に直結する。
■ よくある誤差

  • 高張力 → フィルムが伸びる → 幅が広く見える
  • 低張力 → 蛇行 → 幅ズレ

■ 対策

  • 基材、スリット幅ごとに張力値を設定
  • 張力の許容変動を±5%以内に
  • 巻取り側のテンション補正

張力は目に見えないが、図面寸法ズレの“隠れ原因”になりやすい。

◆ 原因③:ロール(入荷品)の巻き品質が悪い

入荷ロールの巻きが悪いと

  • 端部のフレ
  • 巻硬さムラ
  • 偏芯による周期的な幅ズレ
    が発生し、スリット精度が崩れる。

■ 対策

  • 入荷ロールの巻硬さ測定
  • 端部外観検査
  • 偏芯ロールの除外
  • 加工前の温度馴染ませ

ロール品質が悪ければ、どれだけスリット条件を整えても図面通りには加工できない。

4.ラミネート工程での“熱・圧力の影響”

ラミネートは材料同士を貼り合わせる工程だが、寸法誤差の発生ポイントでもある。

後半ゾーンは第2給紙からの貼り合わせが可能
塗工→乾燥で出来上がった製品へ
第2給紙からの別の製品を流し貼り合わせることが可能です。

◆ 原因①:熱ラミ → 熱膨張により寸法が狂う

ラミネート温度が高すぎると、
フィルムが伸び、その後冷えると縮む。

■ 対策

  • ラミ温度を材料別に最適化
  • 上下ロールの温度差をなくす
  • ラミ後に急冷せず徐冷

熱変形は“抜き寸法が安定しない”典型例。

◆ 原因②:ラミ圧が強すぎる → 材料変形

高圧ラミは材料を圧縮し、厚みや内部応力を変化させる。

■ 対策

  • ロール圧を細かく調整
  • 粘着材の特性(硬度・粘度)に応じて圧力を変更
  • 圧力の“立ち上がり”を管理

ラミ圧の小さな変化が、抜き寸法の不安定に直結する。

5.抜き工程(ダイカット)で寸法誤差が発生する原因

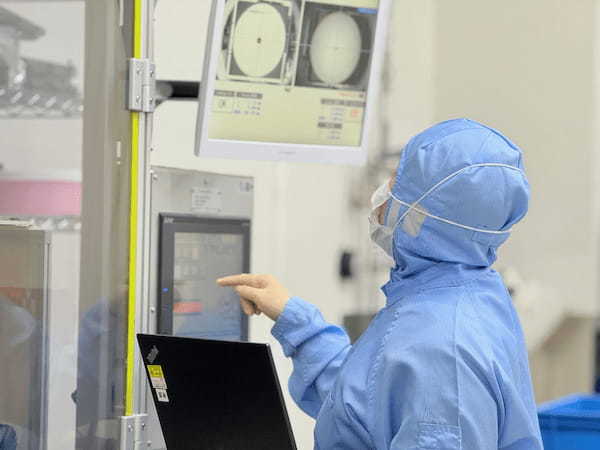

機械設定

ダイカットは最終寸法を決める工程であり、誤差が最も顕著に表面化する。

◆ 原因①:位置決め精度の不安定

位置決めズレは、図面寸法ズレの最も直接的な原因。

■ 発生要因

  • ロール送りピッチのズレ
  • 蛇行
  • フィードロールの摩耗

■ 対策

  • サーボ送りシステムの導入
  • ピッチ補正機能の活用
  • ロールガイドの高精度化

位置決め精度は歩留まりと寸法再現性の両方に直結する。

◆ 原因②:抜き深さの不均一 → 寸法バラツキ

深く抜くと材料が引き伸ばされ、浅いと未貫通になる。

■ 対策

  • 製品構成にあわせたプレス速度の制御
  • 刃型の平行度調整
  • 材料厚みムラに応じた深さ補正
  • 刃型の状態(刃高・刃角)点検

抜き深さが安定しない限り、図面寸法は安定しない。

◆ 原因③:刃型(金型)の設計不良・摩耗

刃型が設計不良・摩耗していると、寸法再現性は崩壊する。

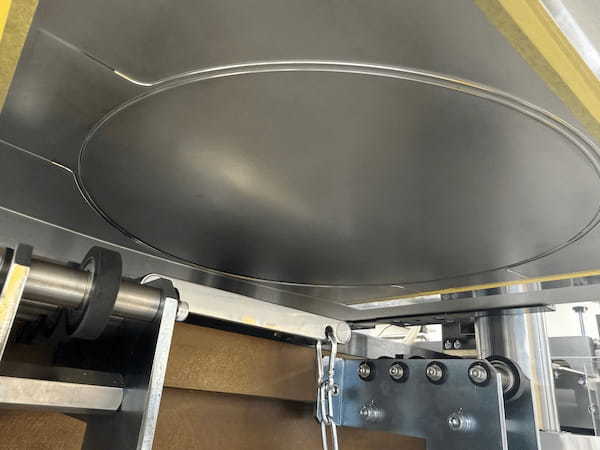

打ち抜き 刃型
打ち抜き 刃型

■ よくある事例

  • コーナーRが設計値より小さい → 破れ
  • 刃先摩耗 → 寸法が小さくなる
  • 刃高バラツキ → 抜き深さ不均一

■ 対策

  • 刃型の定期測定(刃高・R寸法)
  • 材料別に刃角を変更
  • 寿命管理のルール化

図面通りの加工には、刃型精度が必須条件。

6.総まとめ:図面寸法は“工程全体”で再現される

図面通りに加工されない原因は、抜き工程だけにあるのではない。
多くの場合、上流の塗布・乾燥・スリット に問題が潜んでいる。

■ 図面誤差の工程別まとめ

工程 主な誤差要因
塗布 ・膜厚ムラ
・端部品質不良
・張力ムラ
乾燥 ・熱収縮
・温度ムラ
・乾燥スピード不整合
スリット ・刃物状態不良
・張力不安定
・ロール品質
ラミネート ・熱膨張
・不適切な圧力による変形
・剥離紙・離型フィルム不良
抜き(ダイカット) ・位置ズレ
・抜き深さの不均一
・刃型の摩耗

■ 図面通りに加工するための最重要ポイント

  1. 塗布 → スリット → 抜きの工程データを一元管理
  2. 張力・温度・ピッチ・位置決めの再現性を高める
  3. 刃物・刃型・ロール品質の基準化
  4. 材料ロットごとの変動を見える化
  5. 工程間の整合性(端部・膜厚・巻硬さ)を統一

図面通りの加工は“技術力”だけでなく、
工程設計 × 上流品質 × 一貫管理 の三位一体で実現する。
