1.AIデータセンターが求める「インフラとしての光」の実装フェーズ

光通信業界における世界最大級のイベント「OFC 2026」が、今年もロサンゼルスで開幕しました。

会場となるコンベンションセンターの外壁には巨大な「OFC」のロゴが掲げられ、世界中から集まったエンジニアやビジネスリーダーたちの期待を反映するかのような快晴に恵まれています。

OFC会場内

今回の主要テーマは何と言っても

「AI×光通信」

光ファイバーコネクタ

会場内を見渡すと、AOI(Automated Optical Inspection)やMitsubishi Electric、CISCOといった巨大ブースが軒を連ね、AIデータセンター向けの超高速・大容量通信ソリューションが至る所で披露されています。

会場内写真

特に注目すべきは、単なるスペック競争ではなく、AIの爆発的な計算負荷を支えるための「インフラとしての光」の実装フェーズに入っている点です。3月18日、会場は朝から大勢の来場者で溢れ返り、通路を歩くのも一苦労なほどの活況を呈しています。

OFC展示会風景

2.物理層の限界に挑む「研磨」の重要性

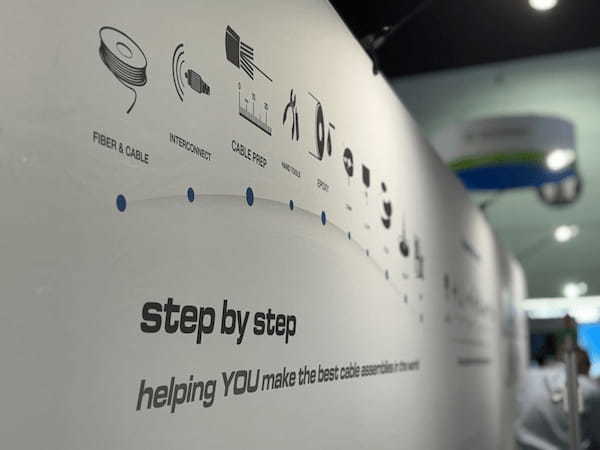

研磨プロセスのパネル

AI学習用の大規模ネットワークでは、数万本もの光ファイバが超高密度に接続されます。ここでわずかな信号の反射や損失が発生すれば、システム全体のパフォーマンス低下に直結します。華やかな最新デバイスが並ぶ中、私たちが注目したのは、それらの接続品質を物理レイヤーで支える「精密研磨技術」の進化です。

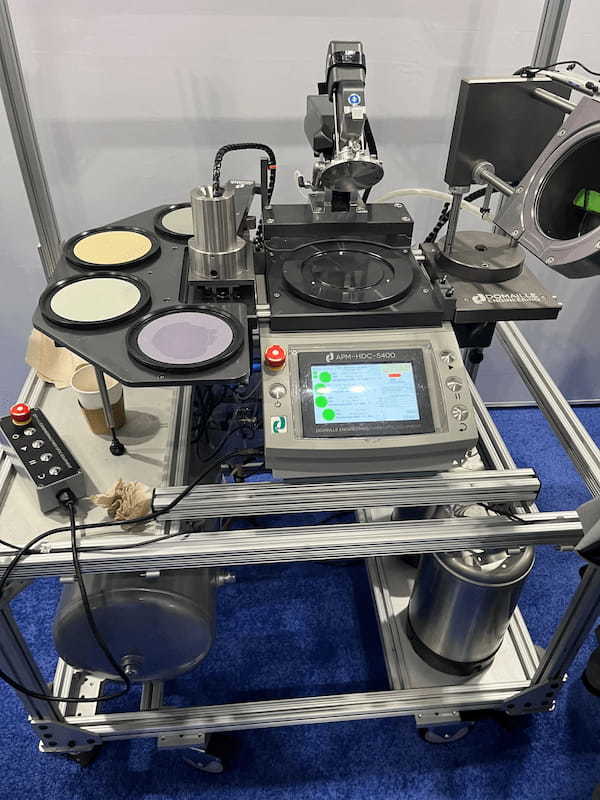

研磨機一例

会場では、次世代光コネクタの歩留まりを左右する最新の研磨ソリューションが公開されていました。

3.「Core Dip」抑制と耐久性:MTコネクタ研磨フィルムの進化

特に目を引いたのは、AIインフラで主流となる多心(MT)コネクタ向けの研磨工程です。

展示されていた最新の研磨フィルムは、端面の「Core Dip(芯材の凹み)」を極限まで抑える技術を提示していました。

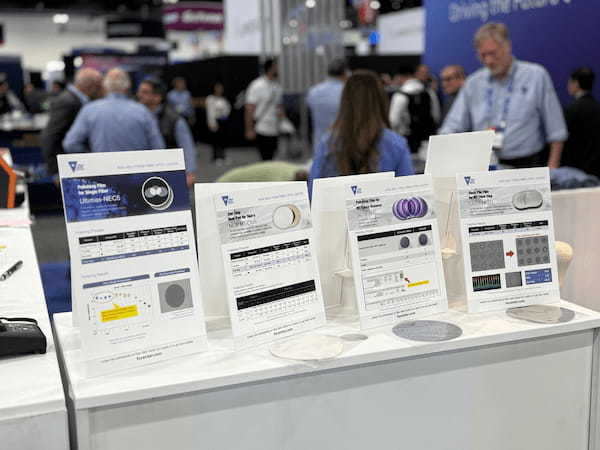

研磨製品展示

一見すると地味な「削る・磨く」という工程ですが、提示された3D測定データや、複数回使用しても劣化しない耐久性のエビデンスには、多くの技術者が真剣な表情で見入っていました。通信が高速化・大容量化すればするほど、こうした「現場のワークフロー」を支える消耗品や精密機器の完成度が、ネットワーク全体の信頼性を担保する鍵となります。

4.インフラを根底から支える矜持

今回のOFC 2026を視察して強く感じたのは、AIという巨大な潮流を動かしているのは、最先端のチップだけでなく、それらをつなぐ「接続部」の一点一点を磨き上げる、地道で緻密な技術だということです。

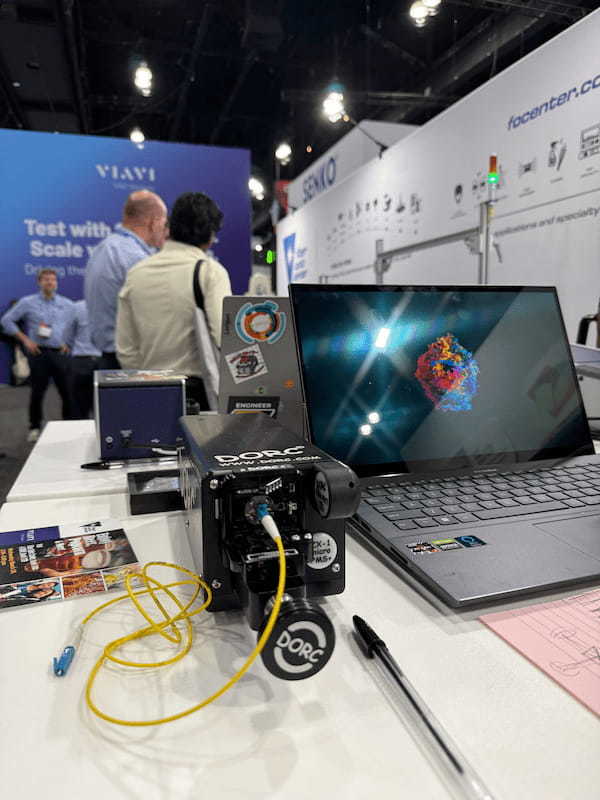

展示品

華やかなブースが並ぶメインストリートの裏側で、世界の通信インフラを根底から支え続ける研磨のプロフェッショナルたちの存在。その確かな技術力を目の当たりにし、光通信の「新時代」がまさに、このナノメートルの平滑性の上に築かれていることを確信した一日となりました。

展示会場入り口
