はじめに：― 薄膜フィルム・粘着材・光学材料で失敗しないR2Rプロセス設計 ―

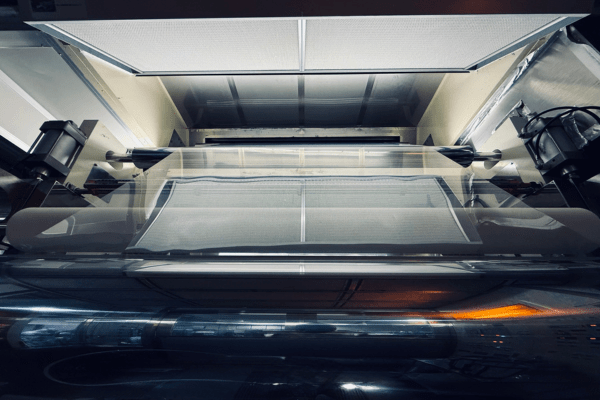

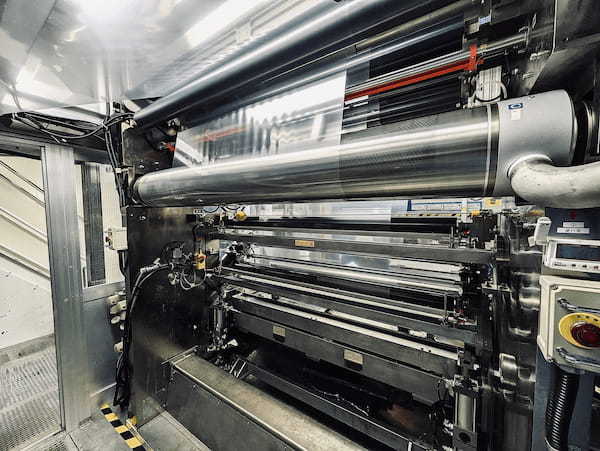

ロール to ロール（以下、R2R）は、フィルム・粘着材・光学材料・電池材料など、多くの高機能材料で採用される生産方式であり、薄膜塗布、ラミネート、スリット、ダイカットなどを連続して行える高効率な加工プロセスだ。
しかしR2Rは「加工精度の安定化」が極めて難しく、同じ条件でも
- ロール径の変化
- 温湿度の揺らぎ
- 張力のわずかな変動
- ロールの巻きぐせ
- 粘着剤や薄膜材料の挙動
- 材料表面の摩擦係数の変化 などにより、仕上がりが大きく変わる。
本記事では、実際のフィルム加工現場で成果が出ている “R2Rで加工精度を安定させる10の方法” を体系化して解説する。
目次
- 1．張力（テンション）制御の再現性を高める：R2R精度の“心臓部”
- 2．ロールの巻取り品質（入荷ロール状態）を安定させる
- 3．ガイド（蛇行制御）精度を高める：蛇行は精度劣化の最大原因
- 4．ロール間の平坦性・直線性を改善する
- 5．スリット・抜き加工との連動精度を高める：R2Rは工程連携が命
- 6．乾燥・冷却プロファイルの最適化：薄膜工程では最重要
- 7．ロール回転の安定化：振動・ブレを抑える
- 8．温湿度・静電気を安定化：加工精度を左右する環境要因
- 9．加工条件の“再現性設計”：誰がやっても同じ結果にする
- 10．工程全体の一元管理：R2R品質は“連携力”で決まる
- まとめ：R2R精度の安定化は「物理×環境×工程連携」で決まる
1．張力（テンション）制御の再現性を高める：R2R精度の“心臓部”
R2R加工の品質は 張力 によって決まる、と言っても過言ではない。 張力が不安定だと何が起きるか？
- シワ
- 蛇行
- 厚みムラ
- 巻取り硬さの不均一
- 端部の白化
- 抜き加工の寸法ズレ
特に薄膜フィルム（25μm以下）の場合、張力が微小変動するだけで寸法精度が大きく揺れる。
◆ 改善アプローチ
- クローズドループ制御（ロードセル×サーボ）を採用
- ロール径変化に応じた自動補正
- 張力設定値を“材料ごとに”明確化
- 入口張力と出口張力の差を±5%以内に管理
- 張力プロファイルを工程ごとに分割（Zone制御）
- 駆動ロール（ニップロール）の滑り（スリップ）対策
張力制御は、R2R加工の土台を作る最重要技術である。

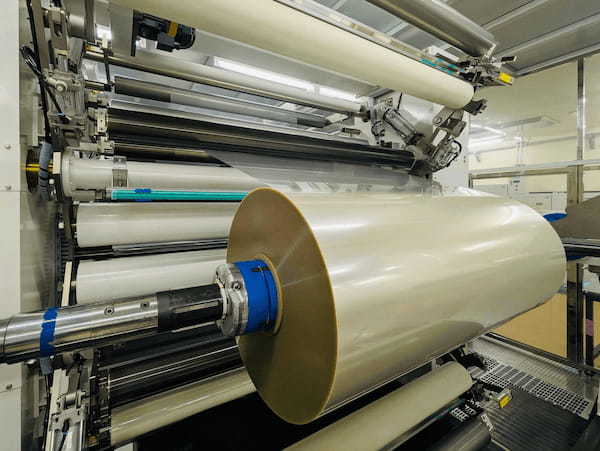

2．ロールの巻取り品質（入荷ロール状態）を安定させる
R2Rラインに入れる前のロール品質が悪いと、どれほど工程を最適化しても加工精度は安定しない。
◆ 巻取り不良が起きると？
- 蛇行が起きやすい
- 端部がフレる
- 芯ズレ
- 部分的な硬さの差 → 位置ズレ
- 粘着材の場合は剥離不良
- エア巻き込みによる厚みムラ
◆ 改善策
- 巻硬さ（両端・中央）の定量測定
- ロールの偏芯チェック（回転テスト）
- 入荷時の外観検査（端部ムラ・つぶれ）
- ロール保管環境（温湿度）を安定化
- 加工前に“馴染ませ時間”を設定（温度安定化）
- コア（紙管・プラスチック）の真円度・剛性の確保
R2Rは「入口品質が出口品質を決める」工程である。
3．ガイド（蛇行制御）精度を高める：蛇行は精度劣化の最大原因
蛇行が発生すると、
- スリット幅ズレ
- 抜き位置ズレ
- 塗布ムラ
- ラミネートの位置ズレ
- ウェブのしわ・耳だれ と、全工程に悪影響をもたらす。
◆ よくある蛇行原因
- ガイドローラーの摩耗
- エアシリンダーの応答性不足
- ロール配置不良
- 張力ゾーンの不連続
- 材料の端部形状（端部塗布ムラ・変形）
- ガイドセンサーの分解能不足
◆ 改善策
- エッジガイドとセンターガイドを適材適所で使い分け
- 反応速度の速いガイドコントローラを採用
- ロールの直線性・水平度を再調整
- 張力ゾーンの分割と滑らかな引継ぎ
- 広幅材料は端部補正を重点的に行う
- ウェブの入射角・出射角の厳密な管理
蛇行対策は、R2R安定化の“即効性が最も高い”施策の1つである。
4．ロール間の平坦性・直線性を改善する
ロールの配置がズレていると、 フィルムは自然と曲がり、その結果シワやユレ（振動）が発生する。
◆ 原因
- ロール取り付け精度不足
- シャフトの摩耗 （特にキー溝部のガタツキ）
- ロール径の微小変化
- ロール表面の摩擦ムラ
- フレームの熱変形や剛性不足
◆ 改善策
- ロールの軸心をレーザーで測定し、定期的にアライメント調整を実施
- 高精度ベアリングの採用
- ガイドロール表面の再研磨
- ロール間の距離を材料厚に応じて再設計
- 駆動ロールの均一なニップ圧（線圧）の確保
加工精度の高いラインほど、ロール配置精度（ミクロン単位）にこだわっている。
5．スリット・抜き加工との連動精度を高める：R2Rは工程連携が命
R2Rは単体工程ではなく、 塗布 → 乾燥 → スリット → ダイカット → ラミネート など複数工程の連続処理が前提となる。 したがって加工精度は「工程間の整合性」で決まる。
◆ 連動精度が悪いと：
- スリット端面不良
- 抜き位置ズレ
- ラミネート位置ズレ
- 表面ムラ
- 張力差による引き伸び
◆ 対策
- 各工程の張力基準を一本化
- 塗布幅とスリット幅の“端部整合”を最適化
- 上流工程のロール硬さを測定し動的制御へ反映
- 工程間データをリアルタイム共有
R2Rは部分最適の集合ではなく、工程全体の最適化で精度が決まる。

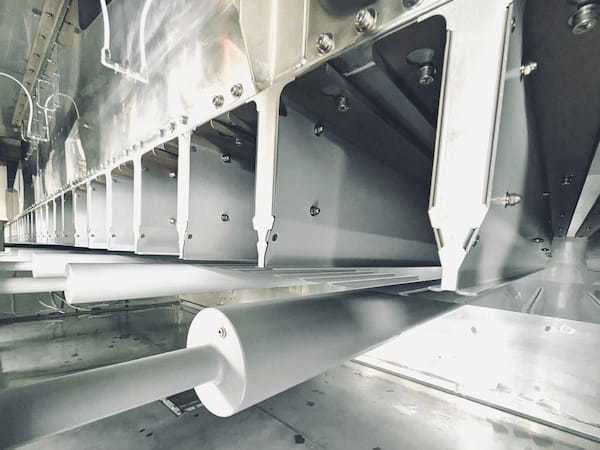

6．乾燥・冷却プロファイルの最適化：薄膜工程では最重要
塗布・ラミネート・接着工程を含むR2Rでは、乾燥や冷却が加工精度に重大な影響を及ぼす。
◆ 乾燥不良が起きると？
- 端部の収縮
- ロール巻取り時の応力差
- 未硬化 → べたつき → 白化
- 熱伸び → スリット寸法不良
- 溶剤残留による製品特性の劣化
◆ 対策
- 乾燥炉の温度を前・中・後段で最適化
- 温度ムラを3℃以内に抑える
- フィルム厚と速度に応じて滞留時間を最適化
- 巻取り前の“中間冷却”を導入
特に光学製品では乾燥プロファイルの最適化で歩留まりが劇的に改善する。
7．ロール回転の安定化：振動・ブレを抑える
ロールに微細なブレがあると、 フィルムは周期的な伸縮・振動を起こし、加工精度が乱れる。
◆ 原因
- ベアリングの摩耗
- ロール芯ズレ
- 巻取りロールの偏芯
- 支持部の振動
- 駆動モーター・ギアボックスの脈動
◆ 対策
- ロールの振れを定期測定
- 回転部の振動監視センサー導入
- ベアリング交換周期の短縮
- 支持フレームの剛性UP
R2R装置の定期メンテナンスで、精度安定性が2倍以上改善するケースも多い。
8．温湿度・静電気を安定化：加工精度を左右する環境要因
R2Rは環境の影響を受けやすい工程である。
◆ 温湿度変動による代表的な不良
- フィルム伸縮 → 位置ズレ
- 粘着剤硬度変化 → ダイカット不良
- 発泡材の熱変形
- 静電気帯電 → 異物付着
- ウェブ表面の摩擦・剥離帯電
◆ 対策
- 室温20〜25℃、湿度40〜60%に維持
- イオナイザー設置
- 材料の“前処理工程”で温度馴染ませ
- 保管庫・搬送路の環境管理もセットで実施
- 接地（アース）の徹底
環境要因は軽視されやすいが、R2Rの安定化には欠かせない。
9．加工条件の“再現性設計”：誰がやっても同じ結果にする
R2Rは複数工程が連続するため、 「条件のちょっとした変化」でも精度は大きく揺れる。
◆ 再現性を高めるポイント
- 条件の基準化（標準テンション・速度）
- 設備・材料ロットごとの補正ルール化
- 各工程ごとの“温度—粘度—速度”の関係値データ化
- 条件変更の履歴管理（ロット単位）
- AI・センシングによる状態監視
“人依存”をなくし、工程の再現性を高めることで、安定した加工精度が実現できる。
10．工程全体の一元管理：R2R品質は“連携力”で決まる
最後に最も重要なことを述べると、 R2R加工の精度は、工程単体ではなく“工程間連携”で決まる。
- 塗布の端部が悪いとスリットが乱れる
- スリット端面不良があるとダイカット精度が下がる
- ラミネート不良があると巻取りでテンション差が出る
このようにR2Rプロセスは密接に関連しており、 「どこか1工程だけを最適化しても精度は安定しない」。
◆ 理想的な運用
- 塗布 → スリット → ダイカット → ラミネートの工程データを一元管理
- 不良発生時に工程をまたいで原因解析
- 条件修正を各工程に同時反映
- 一社一貫対応なら、立ち上げ速度が大幅に向上し、データ連携のハードルが下がる
R2R加工は“部分最適”ではなく“全体最適”で品質が決まるプロセスである。
まとめ：R2R精度の安定化は「物理×環境×工程連携」で決まる
ロール to ロールで精度を安定させるためには、 単に設備が良ければよいわけではない。 加工精度を高める本質は、以下の3つの柱に集約される。
◆ R2R精度の3大要素
① 物理安定：張力・蛇行・ロール精度を管理する
- 張力（テンション）
- ロール精度（直線性・平坦性）
- ガイド精度
- ロール回転の安定
② 環境安定：温湿度・静電気・材料調和
- 温湿度コントロール
- 静電気対策
- 材料の温度馴染ませ
- 入荷ロールの品質安定化
③ 工程連携：塗布～ダイカットまで一貫して最適化
- 工程間データの一元管理
- 上流起因の不良を特定
- 連動精度（位置・張力）を統一
R2Rは複雑で難しい工程だが、 適切な工程設計と管理体制を整えれば、 量産での高精度・高歩留まりは十分達成できる。
